先簡單列舉一下水電安裝圖紙符號含義

SC:鋼管 PC:PVC聚乙烯阻燃性塑料管 CT:橋架 WC:沿墻暗敷設 WS:沿墻明敷設

CC:沿頂板暗敷設 F:暗敷在地板內 CE:沿頂板明敷 YJV:電纜 SYV:電視線

PE:接地(黃綠相兼) PEN:接零(藍色) 3項線(火線):A項(黃) B項(綠) C項(紅)

KV:(電壓)千伏 BV:散線 MEB:總等電位 LEB:局部等電位

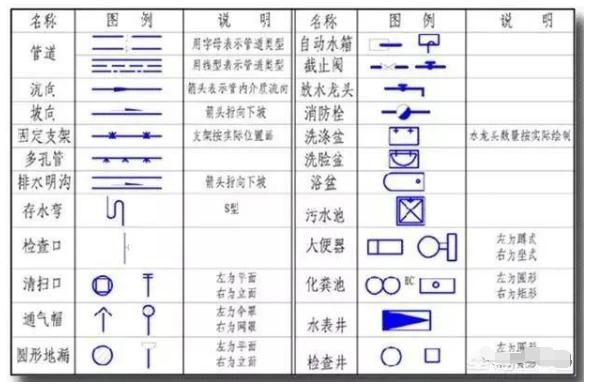

給水排水工程圖中的常用圖例：

以上都是水電安裝圖紙常見的符號含義，朋友們要多看多練習，孰能成巧。

接下來我們說重點：水電安裝圖紙如何分析？

看水電施圖一定要讓自己的大腦有很強的空間立體感，要有身臨其境的感受跟著管道走。

第一點、平面圖和系統圖:看水安裝圖紙的時候，需要將平面圖和系統圖對比看，這樣才能明白管道的走向、不同地方不同內徑、在什么地方需要分配水點、配水點標高是多少；

第二點、排水和用水設施：在看給水的時候，看看有沒有相應的排水措施和用水設施，再考慮給水點和排水措施、用水設施搭配是否合理；

第三點、 洗衣機給水點：如有設計有洗衣機給水點，一般情況下給水點標高距完成地面1.1m（具體看設計），再看有沒有洗衣機的排水地漏，是不是專用的洗衣機地漏，有沒有存水彎，這些都有了再看有沒有洗衣機的電源插座，位置是否合理，插座安全高度、安全措施有沒有。

再給大家說說，在看水電安裝圖紙時，要注意的幾個方面：

一、看水電安裝圖的時候，還要結合土建看。結構梁的大小、預埋套管大小、建筑標高等，水電設施安裝后房間使用高度有沒有影響。房間尺寸、墻身尺寸、筏板厚度、找平層厚度、保溫屬內保溫還是外保溫、保溫層厚度、內外墻裝飾層厚度，當這些數據都有了之后才能準確的進行預埋、預留、制作加工。

二、熟悉設計說明：所以要先看得懂圖例,熟悉設計說明,然后,對照圖紙給的圖例來看圖,讀圖時,可按引入管-水表井-干管-支管-用水設備的順序進行。這樣讀圖能省時準確，對電的也是這個道理，配電箱-電線回路-用電設備等,說白了就是源頭-連接-設備,這樣你在識圖過程中才不會暈頭轉向，以至于找不到關鍵點，一定要沉下心，仔細閱讀，按部就班的，相信利用這個方法都會很快的學會看水電圖紙

學習沒有直徑，只有方法對了，才能很快的掌握知識。
