相信作為工程師的你，最常打交道的工具就是游標卡尺了，特別是在制造行業。

如果你是非行業人員，又需要經常用游標卡尺來測量數據，那我來給你講講游標卡尺的用法。

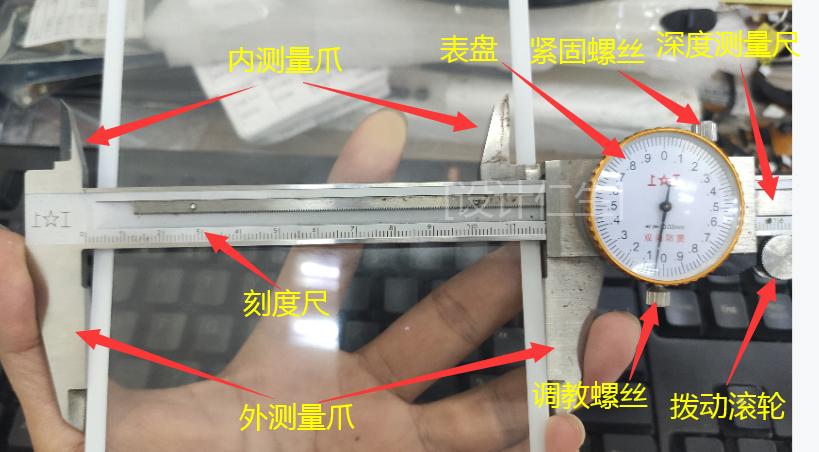

首先我們看游標卡尺的組成部分：內測量爪、外測量爪、表盤、緊固螺絲、調教螺絲、手撥滾輪、刻度尺和深度測量尺。參考下面的圖片：

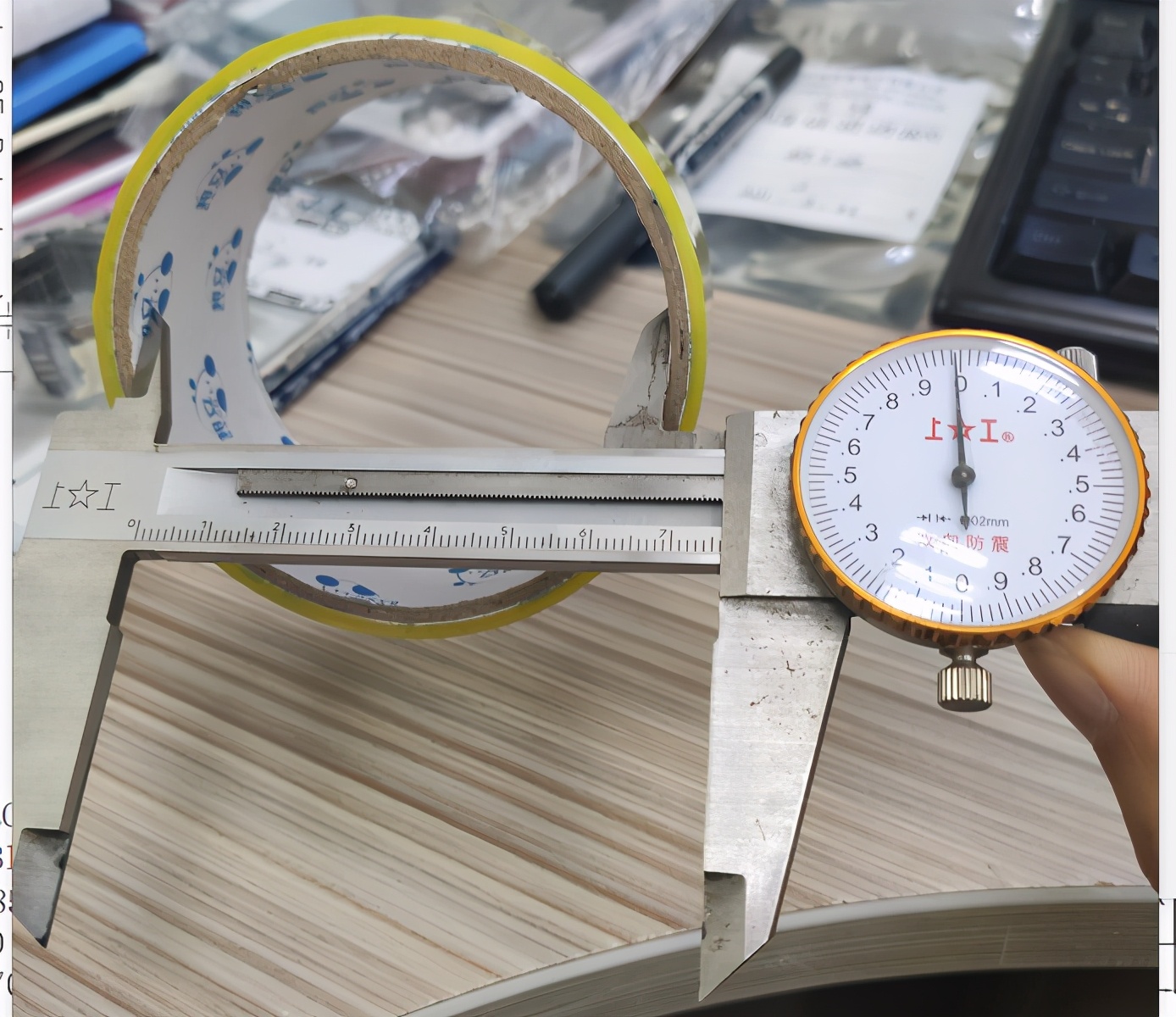

內測量爪可以伸進有一定深度的物體，測量內部的距離尺寸，如下圖這個膠帶的內徑：

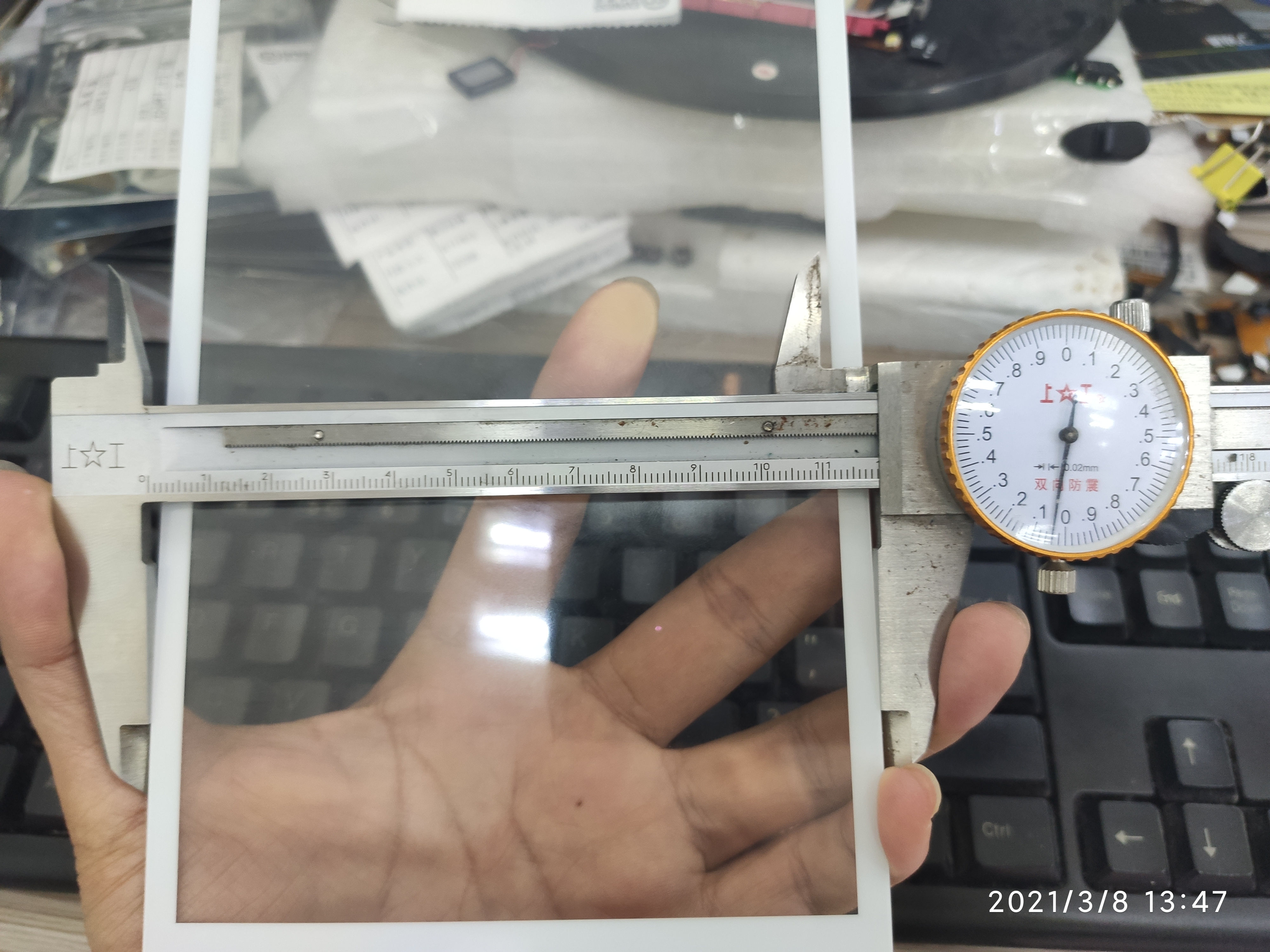

外測量爪呢，是用得最多的，測量的時候稍微用力夾緊被測的物體，就可以知道物體的長度尺寸了，如下圖：

表盤部分，是來顯示數據的不滿整數部分。根據不同精度的卡尺，表盤的類型不一樣。圖中這個卡尺表盤一整圈是2mm，總共有100個刻度，每個刻度表示0.02mm。有些精度高的卡尺，表盤的一圈是1mm，每個刻度代表0.01mm。

緊固螺絲，是用來將滑動尺固定的，螺絲擰緊后，卡尺的讀數不會變化。正常使用的時候，需要將緊固螺絲松開。

調教螺絲，當你的卡尺用一段時間后， 可能讀數不準。怎么判斷準不準，首先將卡尺歸0，也就是將滑動部分推到最左邊，保證兩頭的內爪和外爪都分別挨到一起了，這時候看你的表盤，指針是否正好指在表盤上的0刻度位置。如果指針沒有正對0刻度位置，這時候就將調教螺絲松開，用手轉動表盤上半部分，直到指針正對到表盤的0刻度位置。然后將調教螺絲再次擰緊。這樣卡尺就校準了。

上面圖片中的指針就是正好對準0刻度位置。

手撥滾輪的作用就是我們在測量物體的時候，拇指推動用力的地方，滾輪上一般設計有凹槽，保證一定的摩擦力。

刻度尺，就是我們測量的時候讀數的整數部分。當我們將尺子滑動一定距離后，觀察滑動尺的左邊線對準在刻度尺上的什么位置，這時候讀數的整數部分就是多少。再將表盤上的小數部分相加，就是測量結果。用下面圖片舉例，我們看到滑動尺最左邊對在了刻度尺上的119的位置，這時候數據非常接近119，我們再看表盤上的指針，對在了2個最小刻度的位置，也就是2個0.02mm，即0.04mm。那么我們將2者相加，就是119.04mm。如果這時候表盤上的指針沒有到0的位置，在0的右邊2個刻度，那么我們讀數就是119-0.04=118.96mm了 。

最后，我們再看下深度測量尺。當我們把卡尺向右滑動一段距離后，右邊尾巴上露出來那一部分就是可以用來測量深度的，我們把它叫深度測量尺。如下圖所示。測量深度的時候，讀數的方法和上面講的一樣，也是將刻度尺上的整數部分加上表盤上的小數部分。這里要提醒的是：測量深度的時候，我們一定要將被測物體放在平整的桌面上，卡尺也要盡量垂直，這樣測量的結果才比較準確。當然能用夾持的方式測量就盡量不要用深度的方式測量。

你學會了嗎？歡迎留言或評論！
