一、文字符號的含義：

1、第一個字母：表示電源端與大地的關系，即如何處理系統接地；

T—電源端有一點（通常是中性線上的一點），與大地直接連接；（T是法文&34;Terre&34;大地的第一個字母）

I—電源端所有帶電部分不接地（與大地隔離），或有一點經過高阻抗（220/380V系統內取1000Ω）與大地直接連接。（I是法文&34;Isolation&34;隔離的第一個字母）

2、第二個字母：表示電氣裝置的外露可導電部分與大地的關系，即如何處理保護接地；

T—電氣裝置的外露可導電部分直接接大地，它與電源的接地?zé)o聯系；

N—電氣裝置的外露可導電部分與電源端的中性點連接而接地；

3、短橫線后的字母（如果有）：表示中性導體（N）與保護導體（PE）的配置情況；

S—N與PE是分開的；

C—N與PE是合一的；

二、TN系統：

TN系統分為TN-C、TN-S、TN-C-S三種系統

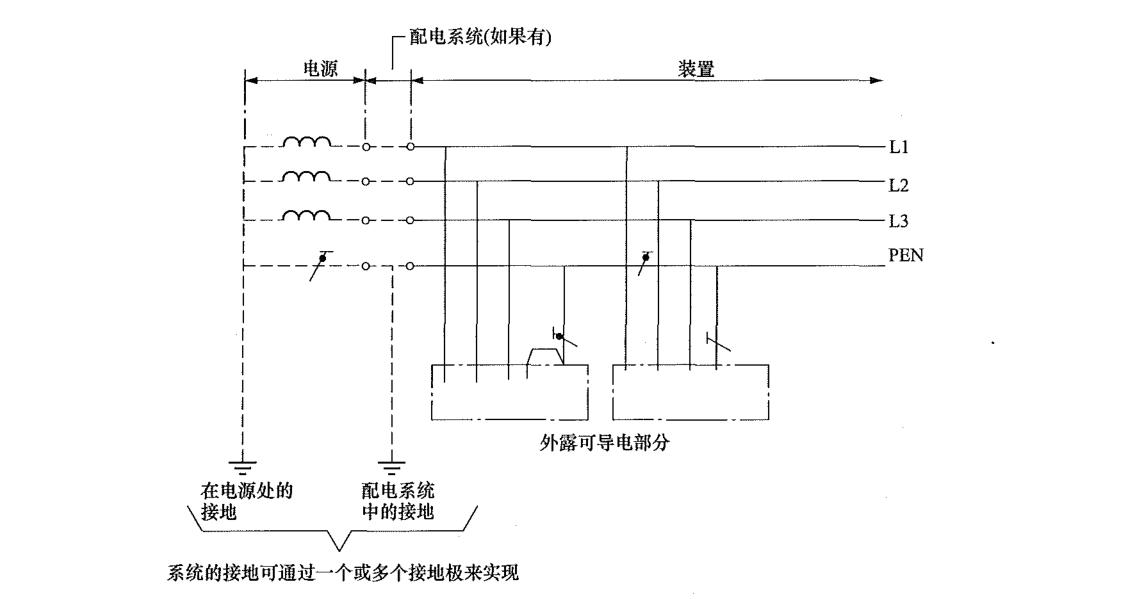

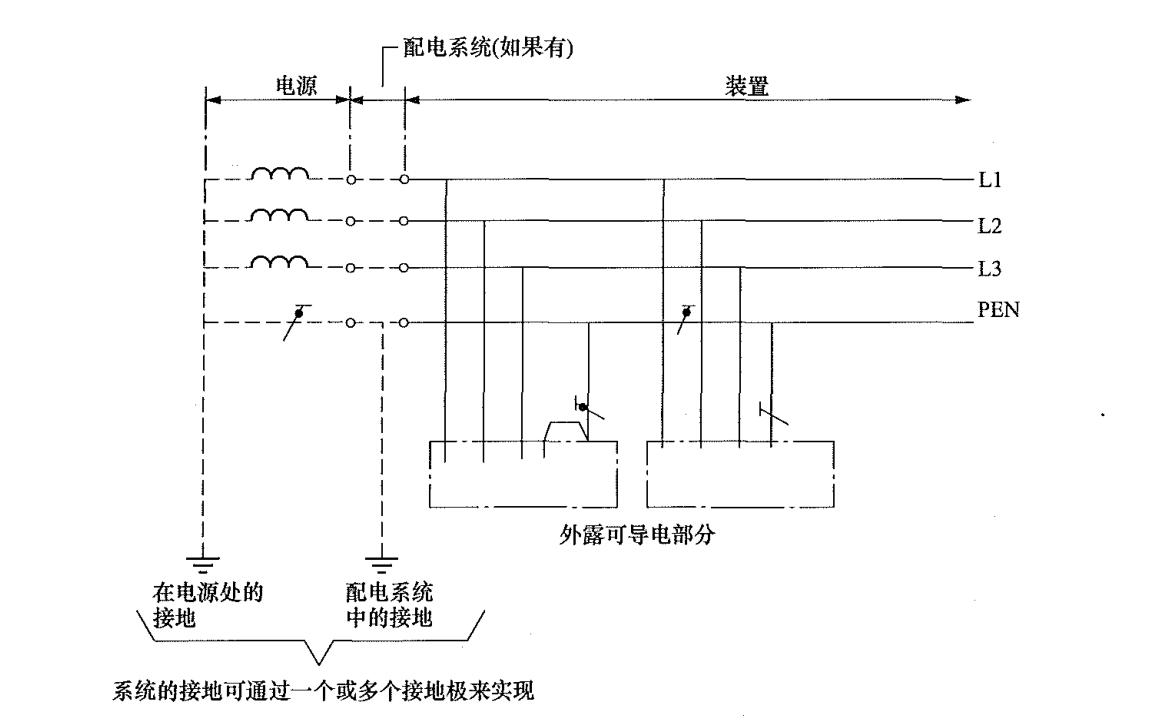

1、TN-C系統：全系統中N線和PE線是合一的（PEN）；（注意此處的全系統是從電源配電出線處算起，后面同。）裝置的PEN也可另外增設接地。如下圖所示：

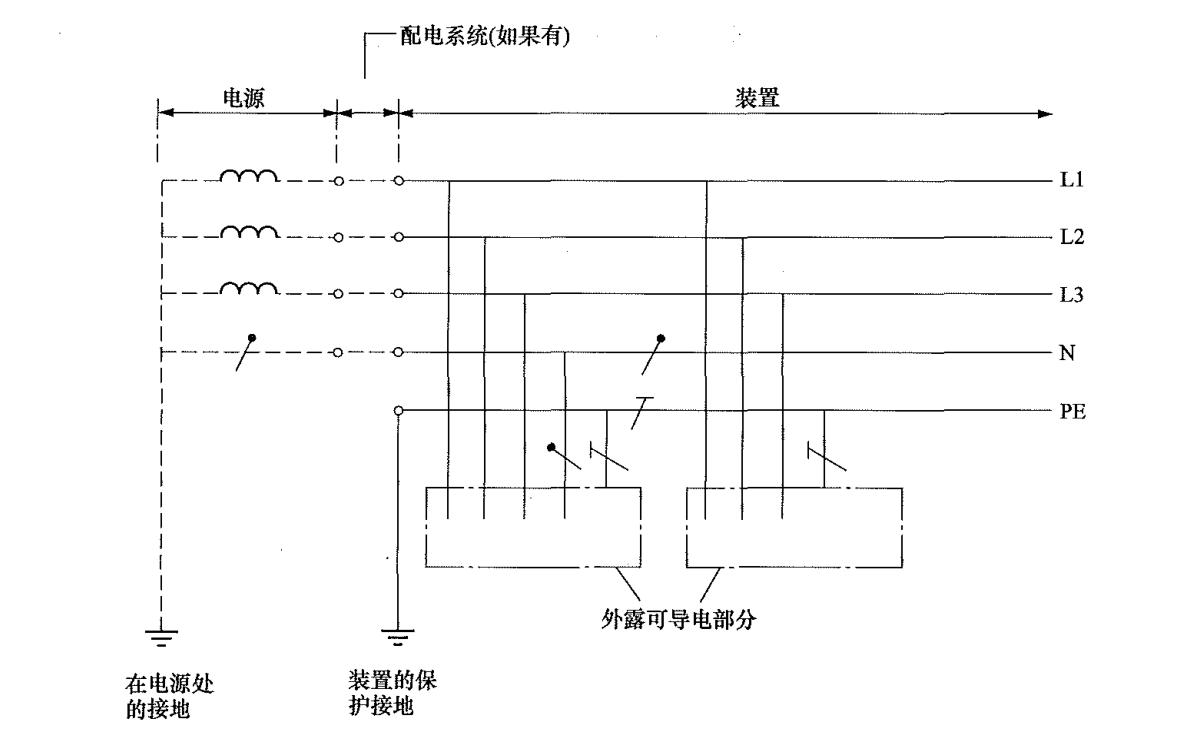

2、TN-S系統：全系統內N線和PE線是分開的；裝置的PE先可另外增設接地。如下圖所示：

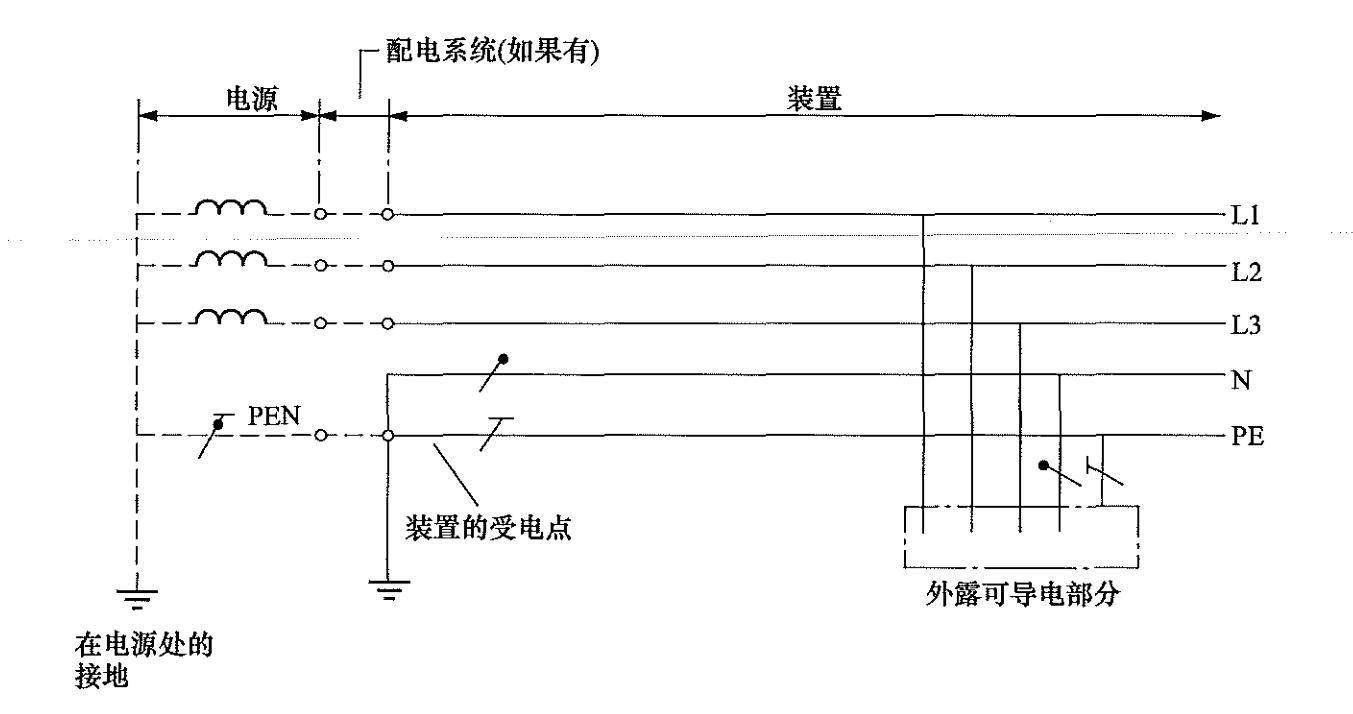

3、TN-C-S系統：在全系統內，通常僅在低壓電氣裝置電源進線點前N線和PE線是合一的，電源進線點后即分為兩根線。對系統的PEN線和PE線也可另外增設接地。如下圖所示：

三、TT系統：

電源端有一點直接與大地連接，電氣裝置的外露可導電部分應接到在電氣上獨立于電源系統接地的接地極上；特別需要注意的是，TT系統的中性線除在電源的一點作系統接地外，為防止雜散電流的產生不得在其他處再接地。如下圖所示：

四、IT系統：

電源端所有帶電部分不接地（與大地隔離），或有一點（一般為中性點）經過高阻抗（220/380V系統內取1000Ω）與大地直接連接。

五、系統接地型式的應用：

1、TN-C系統：

因?yàn)镹線和PE線是合并的，可以節省一根導線，比較經濟。但是從電氣安全角度來看，這個系統存在以下問題：

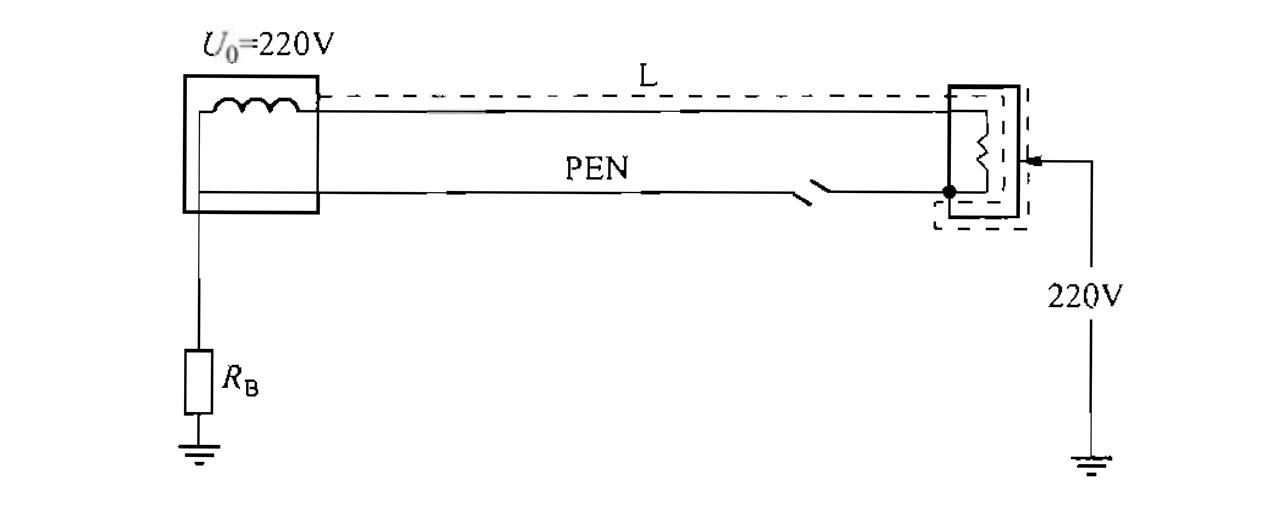

1）單相回路，當PEN線中斷時，設備金屬外殼對地講帶220V的故障電壓，電擊死亡危險很大，如下圖所示：

2）若PEN線穿過剩余電流動作保護器RCD，因接地故障電流產生的磁場在RCD內互相抵消而使RCD拒動。所以不能裝用RCD來防電擊和接地電弧火災，失去一道有效的防護屏障。

3）進行電氣維修時需用四極開關來隔斷中性線上可能出現的故障電壓傳導。因PEN線含有PE線而不能被切斷，所以檢修設備時不安全。

4）PEN線因通過中性線電流產生電壓降，從而使所接設備的金屬外殼對地帶電位。此電位可能在爆炸危險場所內打火引爆。另外因?yàn)镻EN線通過電流，各點對地電位不同，它也不能用于信息技術系統，避免設備對地電位不同而引起干擾。

由于上述不安全因素，除特殊情況外，現在TN-C系統已經很少采用了。

2、TN-S系統：

在整個TN-S系統內，N線和PE線是分開的，除非施工有誤，除不大的對地泄漏電流外，PE線基本不通過電流，其電位接近大地電位，不會對信息技術設備造成干擾，能大大降低電擊或火災危險，比較安全。缺點就是在回路全長多敷設一根導線，不太經濟。適用于內部設有變電所的建筑物：

1）對供電連續性或防電擊要求較高的公共建筑、醫院、住宅等民用建筑；

2）單相負荷較大或非線性負荷較多的工業廠房；

3）信息系統較多以及對電磁兼容性要求較高的場所；

4）有爆炸、火災危險的場所。

3、TN-C-S系統：

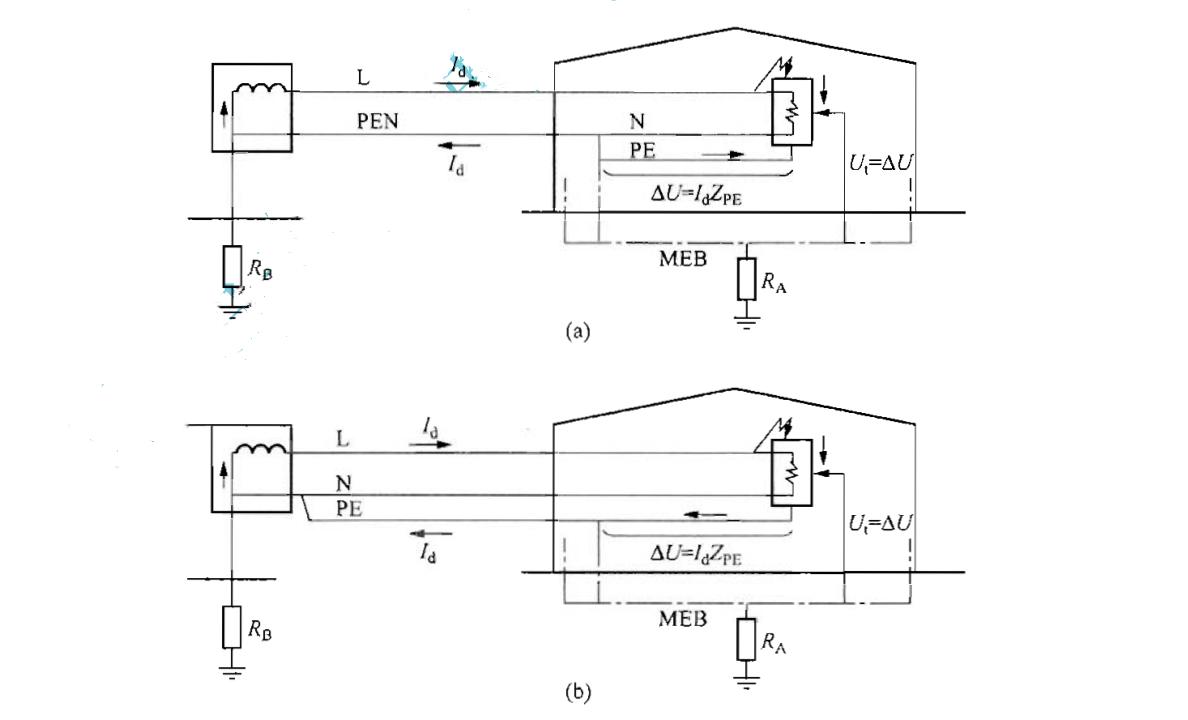

TN-C-S系統在獨立變電所與建筑物之間采用PEN線，但進建筑物后N線與PE線分開，由于電氣裝置內設有總等電位聯結，而PE線并不產生電壓降，整個電氣裝置對地電位在裝置內沒有出現電位差，其安全水平與TN-S系統相仿。如下圖所示：（a）為TN-C-S系統，（b）為TN-S系統。

綜上可知，當建筑物以低壓供電如果采用TN系統時宜采用TN-C-S系統而不宜采用TN-S系統。

4、TT系統：

TT系統的電氣裝置的保護接地各有其自己的接地極和PE線，它和電源端的系統接地是不連通的；裝置外殼為大地電位且不會導入電源側接地故障電壓，防電擊安全性優于TN-S系統，但需裝用RCD。因此TT系統較適用于無等電位聯結的戶外場所，例如農場、施工場地、路燈、庭院燈、戶外臨時用電場所等。

5、IT系統：

IT系統在發生第一次接地故障時由于不具備故障電流返回電源的通路，其故障電流僅為兩非故障相對地電容電流的相量和，其值很小，故障電壓很低，不致引發電擊、火災、爆炸等危險，供電連續性和安全性最高。它適用于不間斷供電要求較高和對接地故障電壓有嚴格現在的場所，如應急電源裝置、消防、礦井、醫院手術、鋼鐵廠、怕停電的場所以及有防火防爆要求的場所。

但它一般不引出中性線（N），不能提供照明、控制等需用的220V電源，且其故障防護和維護管理比較復雜，加上其他原因，使其應用受到限制。

六、幾種接地型式的比較：

1、TN系統與TT系統：

1）TN系統的好處：

（1）TN系統可以利用過電流防護電器兼作接地故障防護，比較簡單；而TT系統通常需裝設RCD做接地故障保護，比較復雜；

（2）TN系統的PE線自中性線分支引出，發生對地過電壓時，設備絕緣城市的應電壓較??；而TT系統的PE線引自就地的零電位的接地極，設備對地絕緣較易受過電壓損害。

2）TT系統的好處：

（1）TT系統可適用于戶外場所；

（2）TT系統可就地接地引出PE線，有些場所設置PE線比較經濟；

3）兩個系統的兼容性：

（1）同一電源供電的不同建筑物，可分別采用TN和TT系統；各建筑物應分別實施總等電位聯結；

（2）同一建筑物內只能采用一種接地系統，因?yàn)門T系統需要分設接地極，在同一建筑物內難以實施。

2、IT系統與TN或TT系統：

1）同一供電電源范圍內，IT系統不能與TN或TT系統兼容；

2）同一建筑物內，IT系統可以與TN或TT系統兼容，只要IT與TN或TT系統不并聯運行。

總結：世界上沒有最好的接地系統，只有最合適的接地系統。
