1、萬用表一般分為兩種：指針式和數字式。

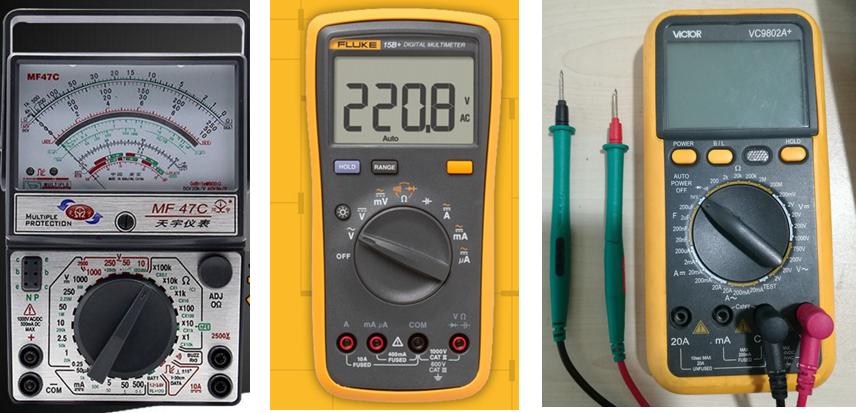

常見的萬用表樣式

2、指針萬用表和數字萬用表哪個好用？

指針萬用表是一種平均值式儀表。一般讀數值與指針擺動角度密切相關，所以很直觀；數字萬用表是瞬時取樣式儀表。它采用0.3秒取一次樣來顯示測量結果。有時每次取樣結果只是十分相近。并不完全相同。這對于讀取結果就不如指針式方便。

指針式萬用表一般內部沒有放大器。所以內阻較小。比如MF-10型，直流電壓靈敏度為100千歐/伏。數字式萬用表由于內部采用了運放電路。內阻可以做得很大，往往在1M歐或更大。這使得對被測電路的影響可以更小，測量精度較高。

3、萬用表常見的標識解讀

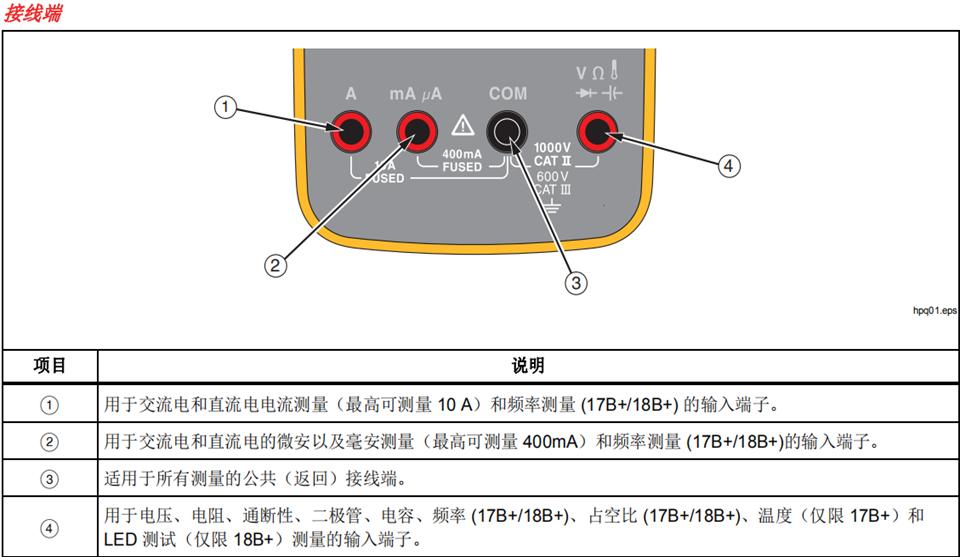

4、表筆接線端詳解

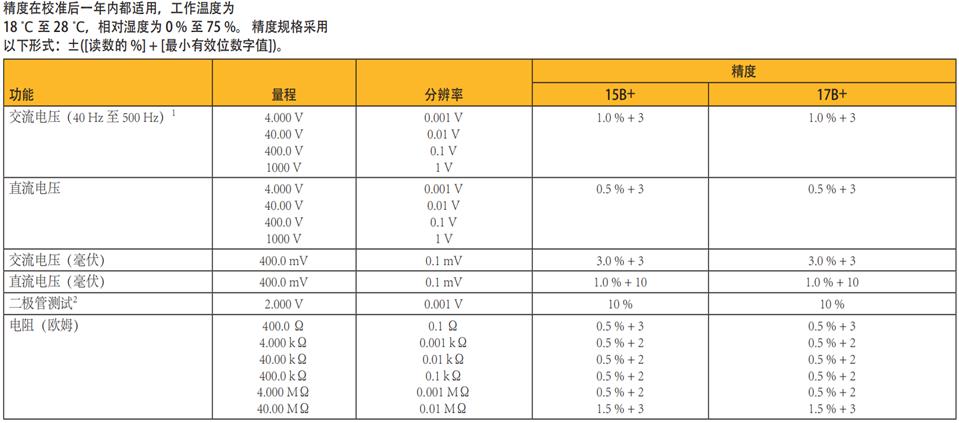

5、萬用表技術規格描述

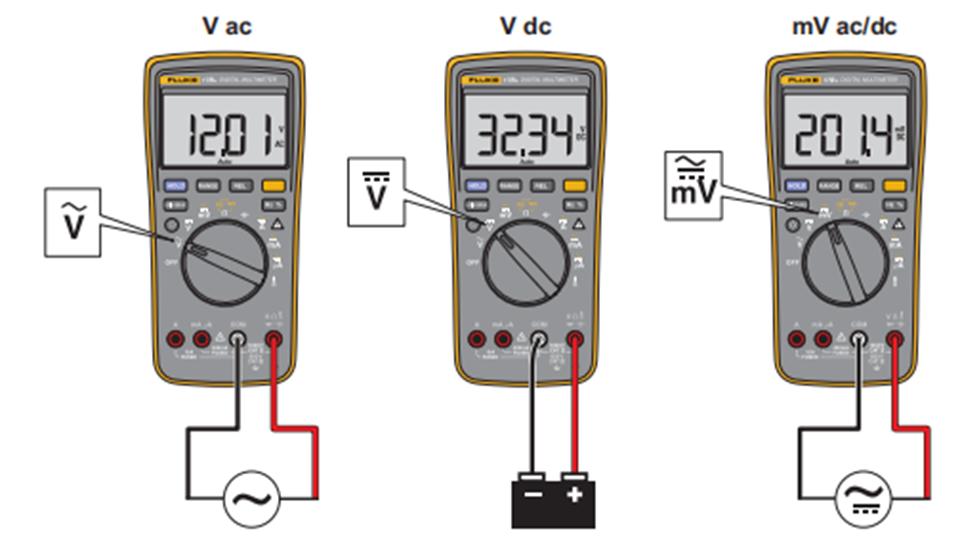

6、如何測量交流和直流電壓？

a. 將旋轉開關轉至 交流電壓檔 或 直流電壓檔 選擇交流電或直流電。

b. 根據要測試的電壓數值，選取合適的檔位

c. 將紅色測試導線連接至電壓相應的端子，黑色測試導線連接至 COM 端子。

d. 用探頭接觸電路上的正確測試點以測量其電壓，如下圖所示。

e. 讀取顯示屏上測出的電壓。

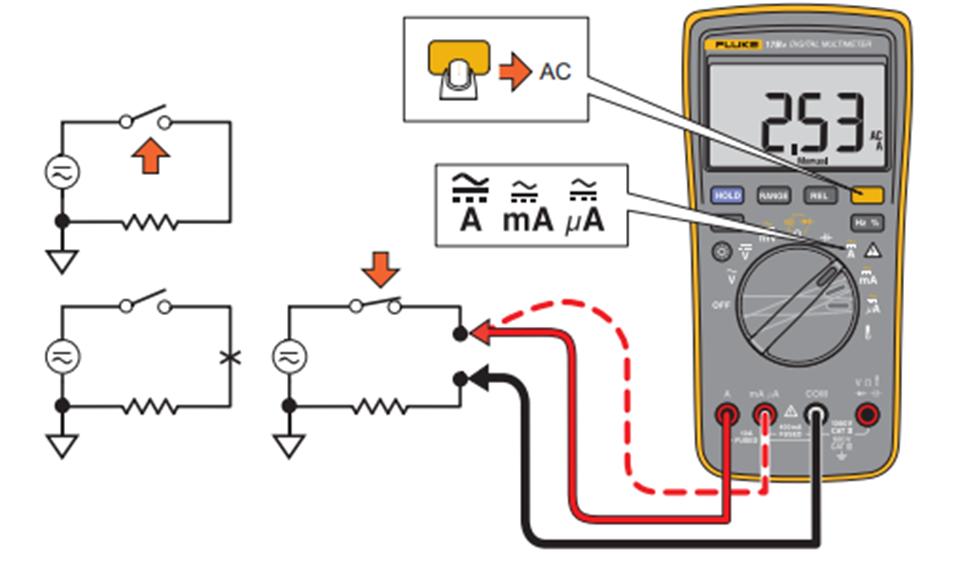

7、如何測量交流和直流電流？

a. 將旋轉開關轉至相應的電流檔位；根據電流大小，選取合理的電流檔位

b. 根據要測量的電流將紅色測試導線連接至 A 或 mA μA 端子，并將黑色測試導線連接至 COM 端子，參見下圖。

c. 斷開待測的電路路徑。然后將測試導線銜接斷口并使用電源。

d. 讀取顯示屏上的測量電流。

8、如何確保電流測量操作安全？

a、為了防止可能發生的電擊、火災或人身傷害，測量電流時，先斷開電路電源，然后再將電表連接到電路中。

b、將萬用表與電路串聯連接。

c、仔細檢測電流的方向，避免方向接反

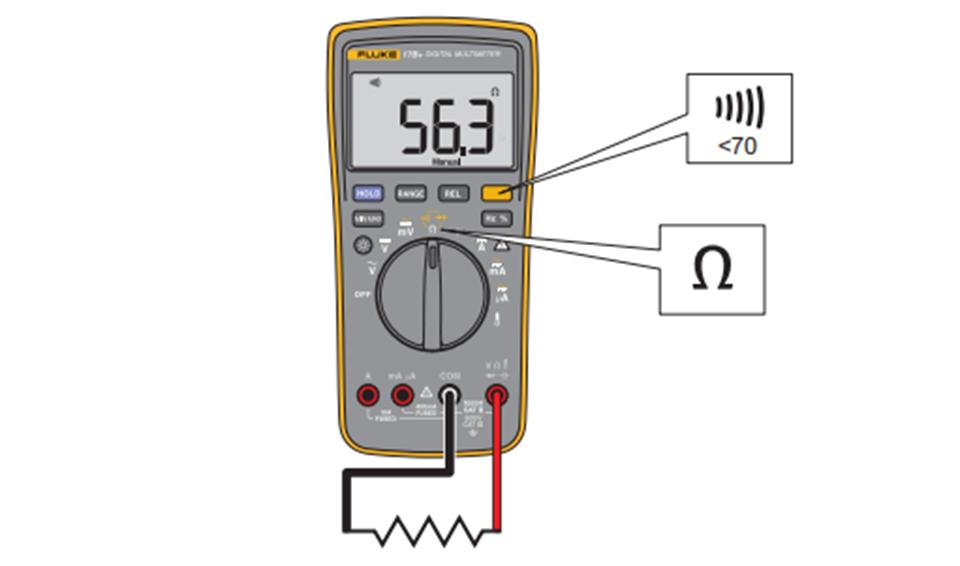

9、如何測量電阻？

a. 將旋轉開關轉至 電阻檔。確保已切斷待測電路的電源。

b. 將紅色測試導線連接至 W 端子，并將黑色測試導線連接至 COM 端子，如下圖所示。

c. 將探針接觸想要的電路測試點，測量電阻。

d. 閱讀顯示屏上的測出電阻

10、如何進行通斷性測試

a、選擇電阻模式后，按一次D以激活通斷性蜂鳴器。如果電阻低于 70 Ω，蜂鳴器將持續響起，表明出現短路。

b、通斷線測試之前斷開電路的電源并將所有的高壓電容器放電。

11、如何測試二極管

a、將旋轉開關轉至 二極管測試檔位。

b、將紅色測試導線連接至相應的端子，黑色測試導線連接至COM 端子。

c、將紅色探針接到待測的二極管的陽極而黑色探針接到陰極。

d、讀取顯示屏上的正向偏壓。

e、如果測試導線極性與二極管極性相反，顯示讀數為 較大數值，這可以用來區分二極管的陽極和陰極。

f、為避免對萬用表或被測試設備造成可能的損壞，請在測試二極管之前斷開電路的電源并將所有的高壓電容器放電。

12、如何測量電容？

a、將旋轉開關轉至電容檔位。

b、 將紅色測試導線連接至相應的端子，黑色測試導線連接至COM 端子。

c、 將探針接觸電容器引腳。

d、 讀數穩定后（最多 18 秒后），讀取顯示屏所顯示的電容值。

e、為避免對萬用表或被測試設備造成可能的損壞，請在測試二極管之前斷開電路的電源并將所有的高壓電容器放電。

13、萬用表安全使用規范和注意事項

1. 僅使用正確的測量標準類別 (CAT)、電壓和電流額定探頭、測試導線和適配器進行測量。
2. 先測量一個已知電壓，確定產品是否正常運行。
3. 請按照指定的測量類別、電壓或電流額定值進行操作。
4. 端子間或每個端子與接地點之間施加的電壓不能超過額定值。
5. 禁止觸摸電壓超過 30 V 真有效值交流電、42 V 交流電峰值或 60 V 直流電的帶電導體。
6. 請勿使用已損壞的測試導線。檢查測試導線是否絕緣不良，并測量已知的電壓。
7. 測量時，請先連接零線或地線，再連接火線；斷開時，請先切斷火線，再斷開零線和地線。
8. 當顯示電池電量不足指示時請更換電池，以防測量不正確。
9. 測量時，必須使用正確的端子、功能檔和量程檔。
10. 如果長時間不使用產品或?qū)⑵浯娣旁诟哂?50 °C的環境中，請取出電池。否則，電池漏液可能損壞萬用表。

文檔引用聲明：本文借用了一些來自于福祿克官網的一些萬用表設備圖片和說明資料，并以福祿克的萬用表為例來闡述上文，侵權必刪！
