萬用表的概念和組成

萬用表又叫多用表、三用表、復用表，萬用表分為指針式萬用表和數字萬用表。是一種具有多功能、多量程的測量?jī)x表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、物體溫度、電阻、電容容量等。

萬用表由表頭、測量電路及轉換開關等三個主要部分組成。萬用表是電子測試維修領域最基本的工具，也是常見離不開的工具，目前數字式萬用表已成為主流，已經取代模擬式儀表。與模擬式儀表相比，數字式儀表靈敏度高，精確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。目前國內的萬用表品牌廠家有勝利儀器、優利德、寶工、華儀，國外代表的是福祿克，好是挺好就是價格高啊，下面介紹用勝利萬用表示范，注意萬用表顯示OL就是超過量程范圍，此時需要選到高量程測量。

萬用表使用方法

看到上面圖片了吧，這就是勝利萬用表的基本功能，這是手動調檔選擇量程的，還有自動量程的，會根據負載自動選擇量程，筆者還是覺得手動量程是有靈魂的，自動量程的儀器適合小白和新手，這樣學起來也比較快。下面分別介紹萬用表如何測量？

萬用表測量電阻

在一些電路板中如果電路出現了故障，電路通用含有多個電阻、電容、二極管、三極管等。我們重點介紹如何測量電阻，什么又是電阻呢？

電阻（Resistor）是所有電子電路中使用最多的元件。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生熱能。電阻在電路中通常起分壓分流的作用，對信號來說，交流與直流信號都可以通過電阻。電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分?jǐn)?shù)。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。

萬用表怎么測電阻

1、使用數字萬用表測量電阻之前，一般都需要先把數字萬用表的指針調在OFF的位置上，然后可以使用數字萬用表開始測量電阻。接下來應該把數字萬用表上的黑筆插入標注了字母“COM”的插孔中，再把紅筆插入標注了字母“VΩ”的插孔中，再選擇適合的電阻量程。然后再把黑筆和紅筆分別接在電阻的兩端。這時一定要注意千萬不要用手去觸碰黑筆和紅筆的金屬部位，否則會影響到電阻測量結果的精確性，等待屏幕出現穩定的數字，這個數字就是電阻的讀數，也就是最終的測量結果。

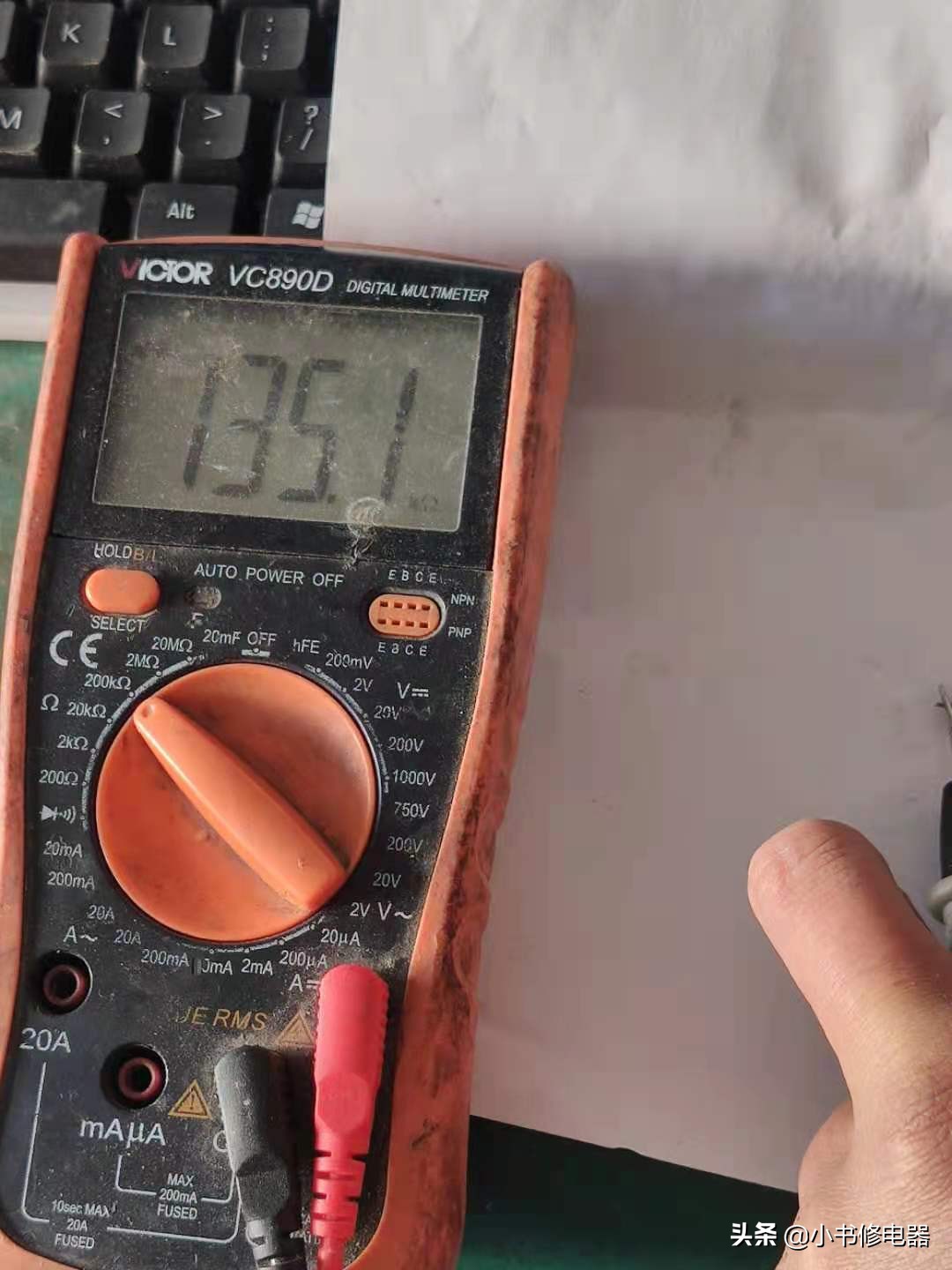

小書下面舉例用一個135K的電阻來做示范，這是我從別的地方拆下來的，用上述方法看看測量結果是多少，分別用自動量程表和手動量程表測試，手動擋選擇200K檔請看下圖：

萬用表怎么測量電壓

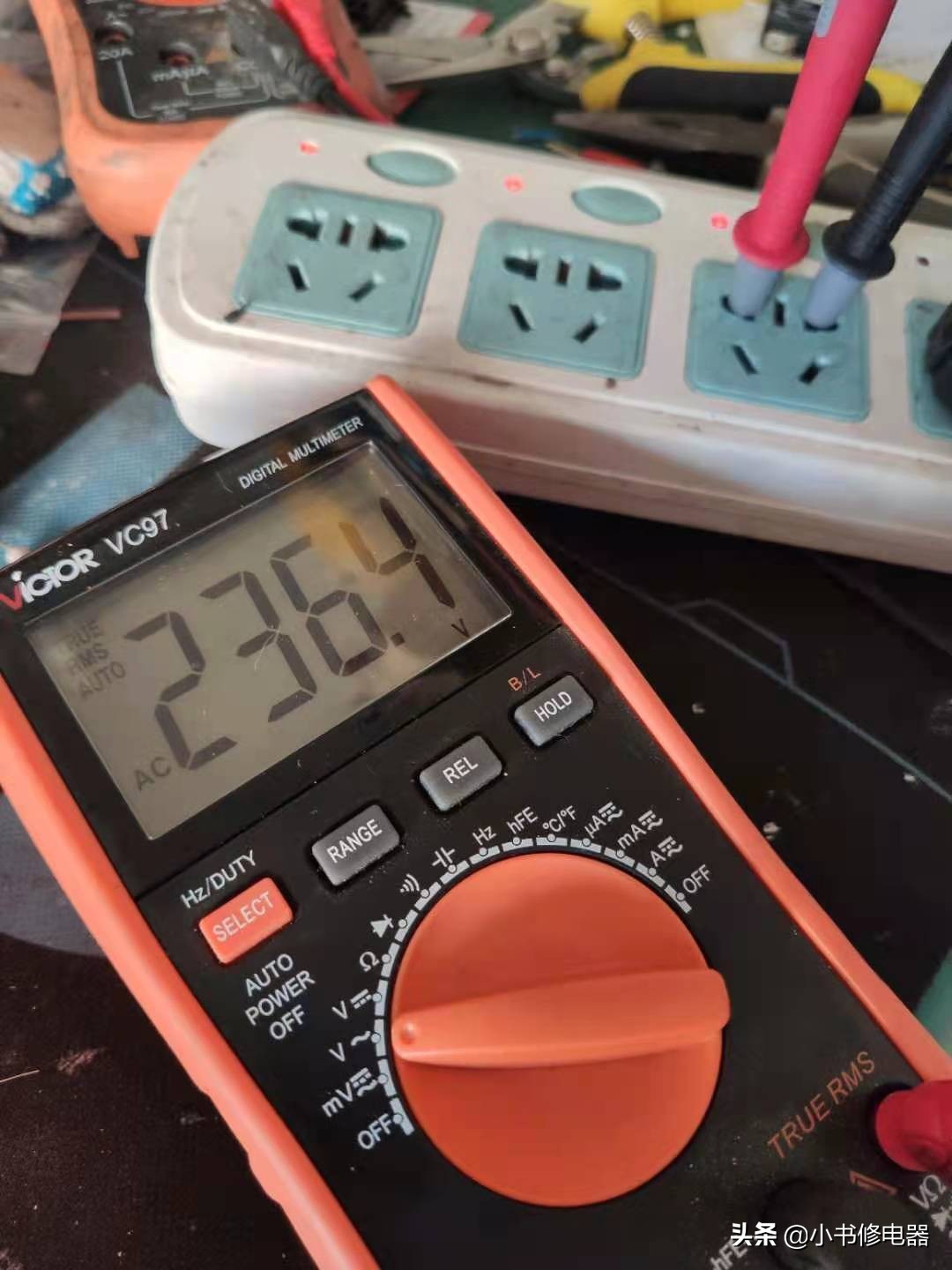

下面說說使用萬用表測量電壓的正確方法，電壓又分為直流電壓和交流電壓、一樣，數字萬用表黑表筆插COM口，紅表筆插VΩ插孔，將數字萬用表打到AC 交流電壓檔，把表筆接到被測電路的兩端，萬用表顯示的就是被測電壓。如果是測直流電，將數字萬用表打到DC 直流電壓檔，把表筆接到被測電路的兩端，萬用表顯示的就是被測電壓。如果電測量電壓一定要注意安全，測量階段手不要碰觸表筆，手不要抖防止電路短路造成危險，測量交流電壓和直流電壓下面分別演示下，實測空載電壓為236.4V，直流電壓用的一個12v電源適配器做示范，我就用最簡潔的語言描述，長篇大論就不搞了,看下圖：

萬用表如何測量電容

先說說什么是電容，它又是起什么作用的，電容器顧名思義就是‘裝電的容器’，是一種容納電荷的器件。電容器是電子設備中大量使用的電子元件之一，廣泛應用于電路中的隔直通交，耦合，旁路，濾波，調諧回路， 能量轉換，控制等方面，電容器的作用有電容器廣泛應用在各種高、低頻電路和電源電路中，起退耦（指消除或減輕兩個以上電路間在某方面相互影響的方法）、耦合（將兩個或兩個以上的電路連接起來并使之相互影響的方法）濾波（濾除干擾信號、雜波等）、旁路（與某元器件或某電路相并聯，其中某一端接地）、諧振（指與電感并聯或串聯后，其振蕩頻率與輸入頻率相同是產生的現象。例如，調諧選擇電臺頻率）、降壓、定時等作用。

使用萬用表測量方法

測量電容的時候，一樣要?dú)w零到OFF位置然后撥動旋鈕至F位置，黑表筆同樣插入COM口公共端，紅色表筆插入VΩ口一般萬用表測量電容支持最大的量程是20000電容，接下來小書用一個洗衣機的6UF脫水啟動電容作為示范這種電容體積較大不分正負極的，結果實測11.89UF，誤差在正負百分之五都是正常不影響的請看下圖：

萬用表如何測量通斷

還是開始第一步將黑表筆和紅表筆插在對應的接口位置，這里黑表筆插在接口，也就是公用接an口，紅表筆插在VΩ接口，測壓電壓電阻電流等，這也是萬用表通用插法。

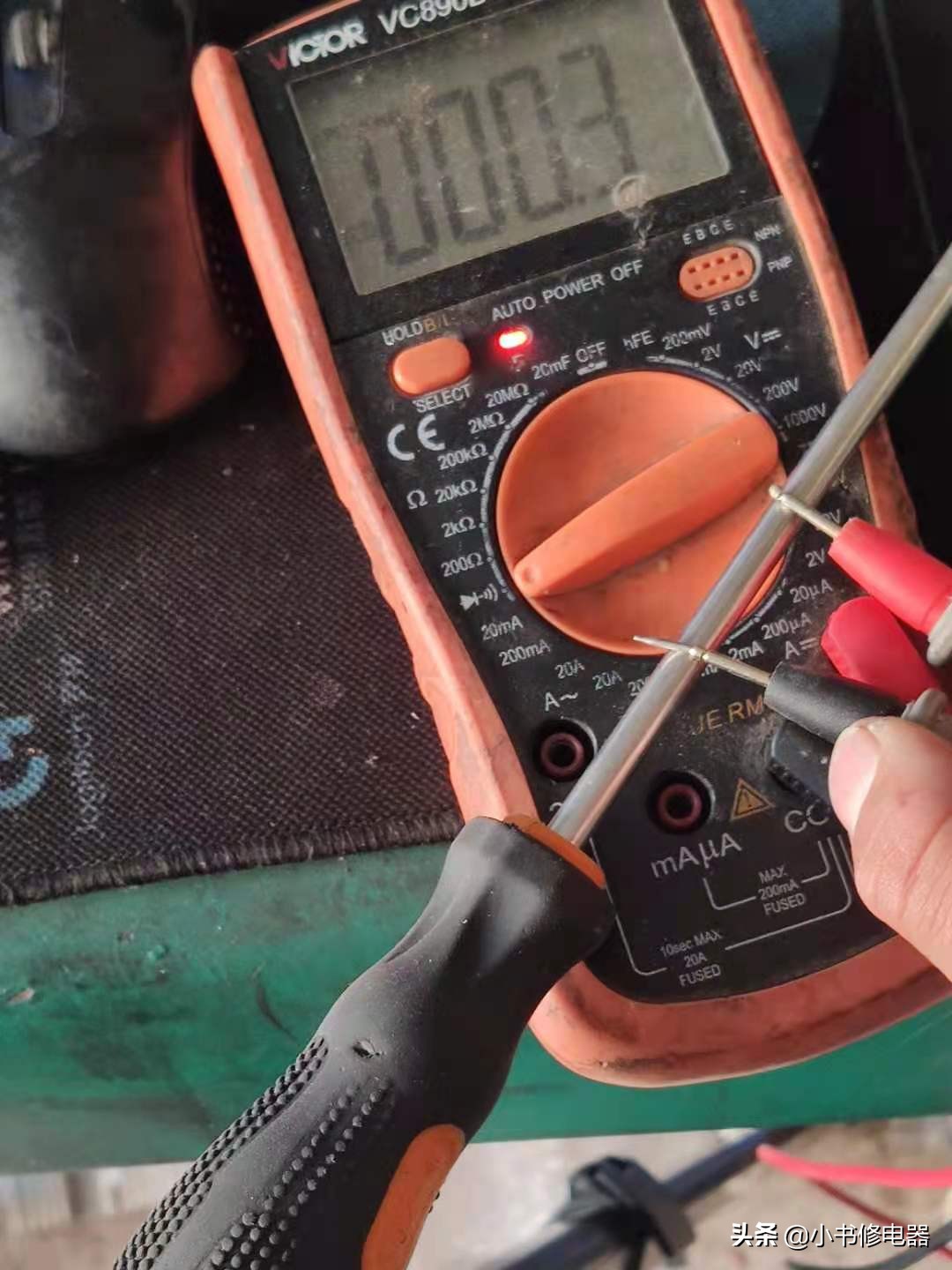

接著把萬用表旋鈕撥到那個像反過來的WIFI標志的那個圖標上去，其實萬用表使用這個功能的頻率是最高的，像我們家的電線啊，不通電了用這個通斷檔測試基本就可以查出來了，并且會有蜂鳴聲音出來，電阻在100 歐姆以下的都會鳴叫的，屏幕也會顯示被測導體的電阻數值。小書用一把螺絲刀作為示范看下圖

寫在結尾

由于筆者工作忙碌未能將剩下的電流測試方法和三極管測試方法進行描述，后期會在空閑的日子里繼續把這兩篇內容給補全，感謝大家的支持，碼字不易，覺得有用就點個贊加個關注唄?。?！[呲牙]
