寫在前面

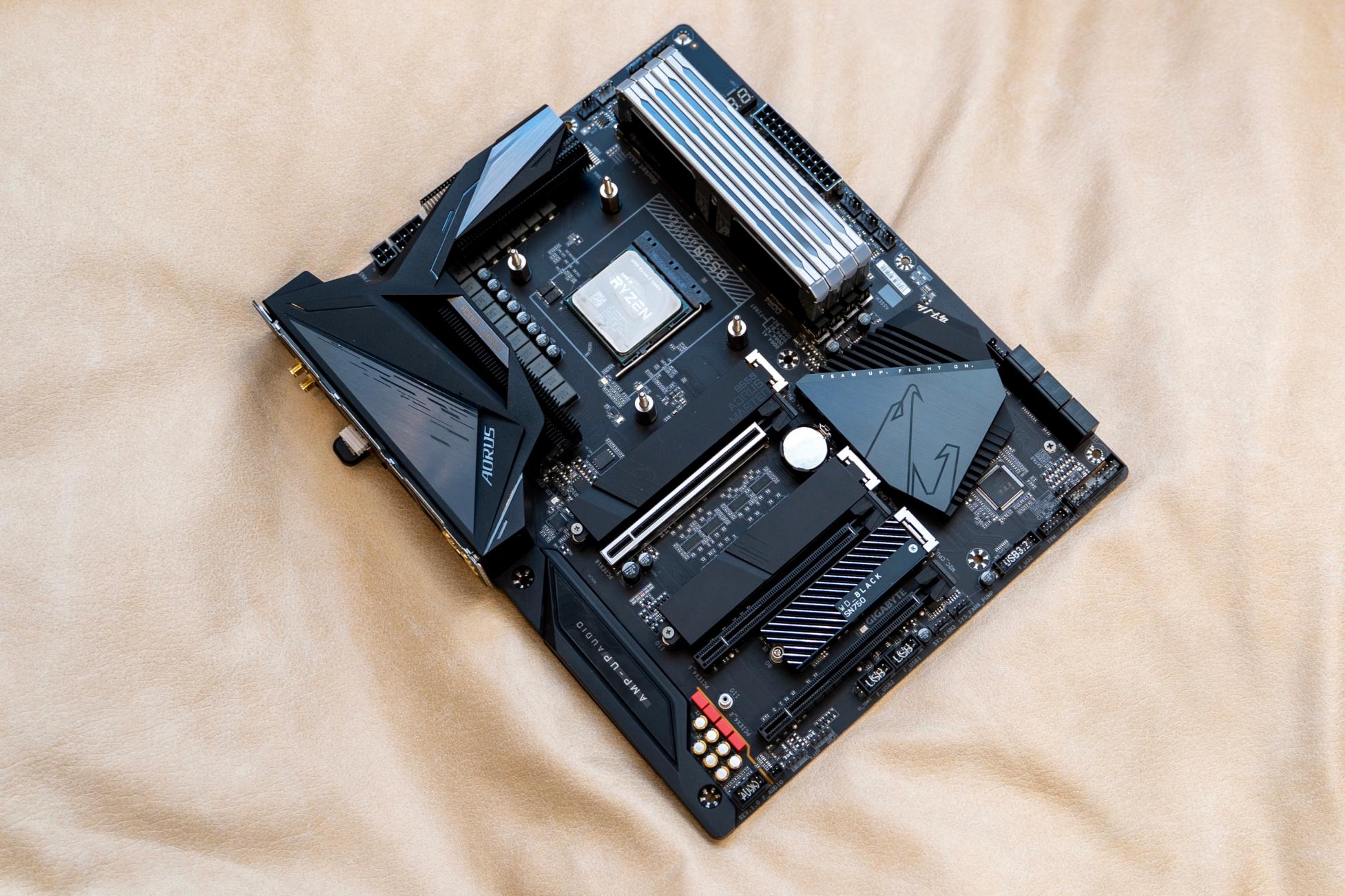

眾所周知，技嘉的BIOS在御三家里是相當反OC、反人類的，不過隨著技嘉的程序猿痛定思痛改過自新，加上技嘉B550Master直接堆出了16相英飛凌70A的旗艦級供電，實在是讓我流了一地口水。

相信站內也有相當一部分比例的朋友和我一樣入了技嘉的B550系列主板，所以我就和大家分享下技嘉B550系列主板的輕松超頻教程，幫助新手玩家簡單抄作業，就能挖掘AMD CPU的潛力。

平臺簡介

CPU AMD R7 3700X

CPU目前使用的是銳龍3700X，大家都知道Zen2的CPU對于超頻調教更需要摸索和耐心，所以這次測試以3700X為示范。

內存 ZADAK SPARK 3600 8GX4

內存選用了ZADAK SPARK的套條，作為宇瞻的高端線，AFR顆粒，超頻潛力不錯，目前3733C18在跑很穩。

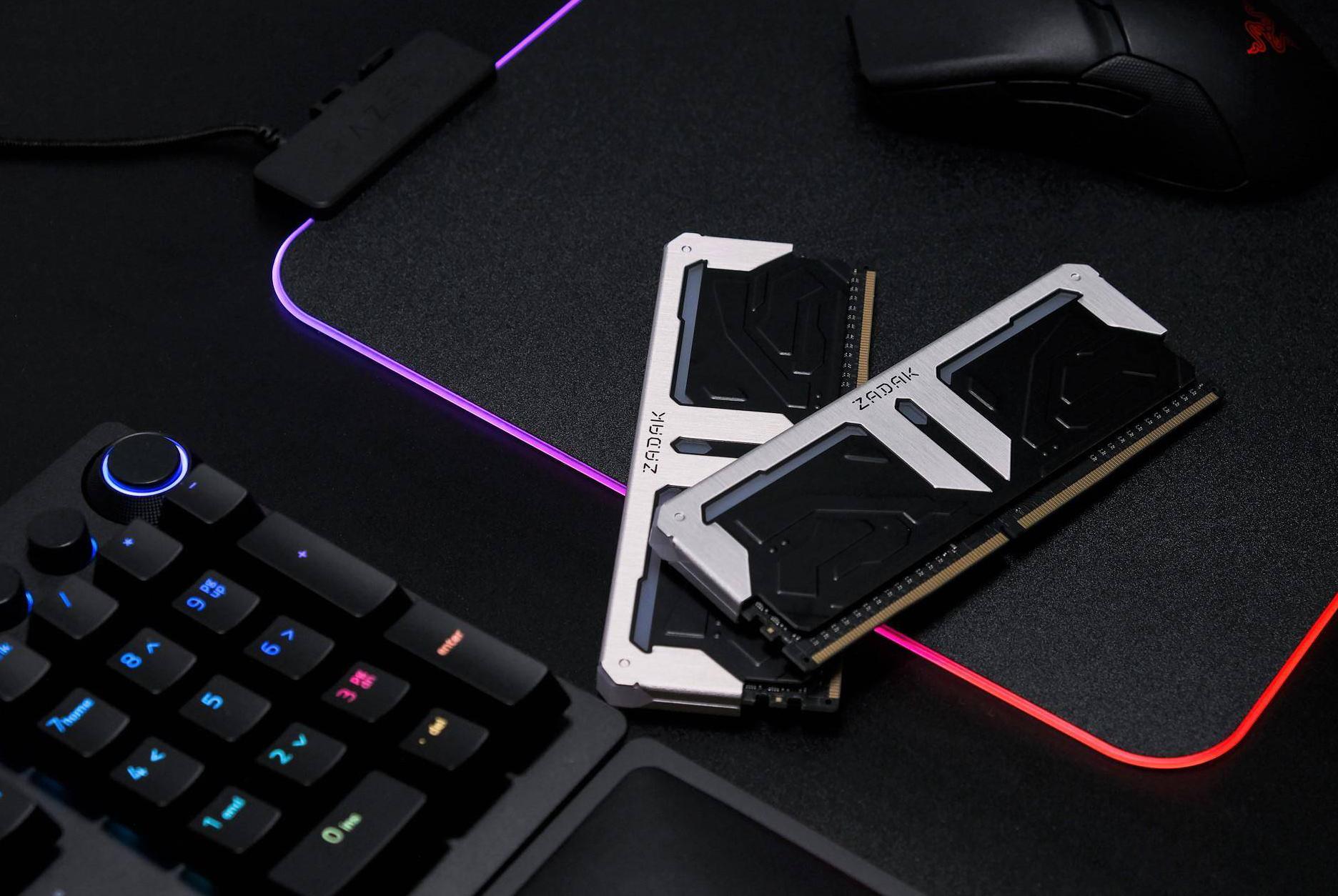

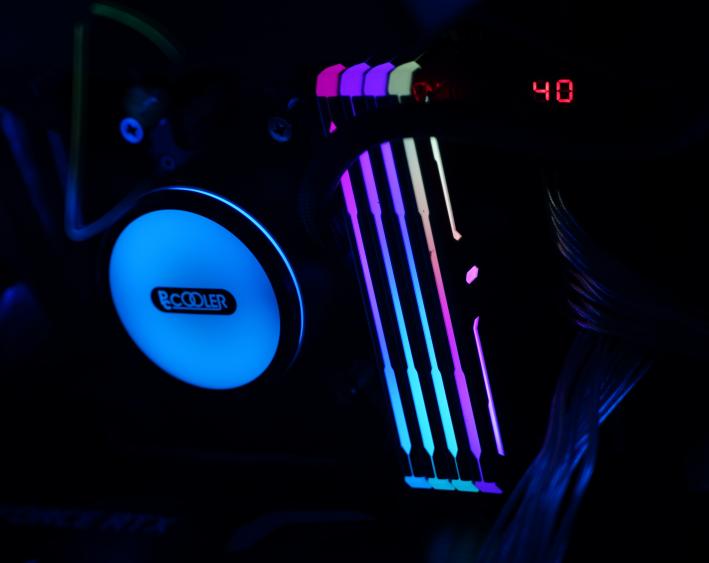

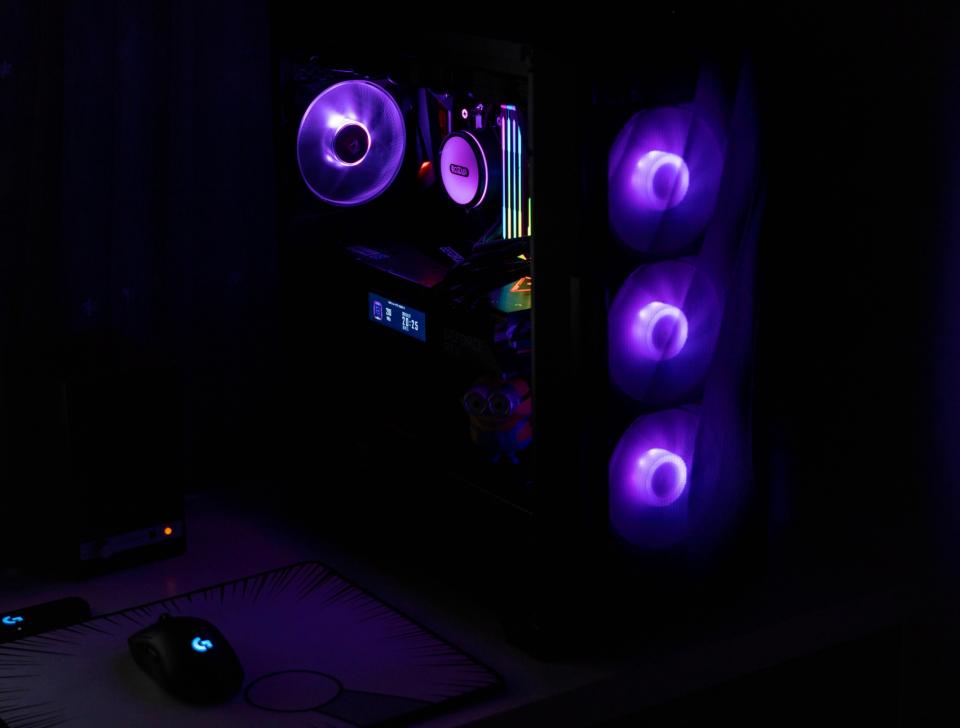

插滿之后的光污染還是比較給力的。內存條采用5段式燈光設計，散熱裝甲做了很多隔斷，頂部發光、上部兩側光及兩邊邊角發光。支持全平臺燈光同步，輕松打造個性光污染。

電源 安鈦克 NE750 金牌全模組

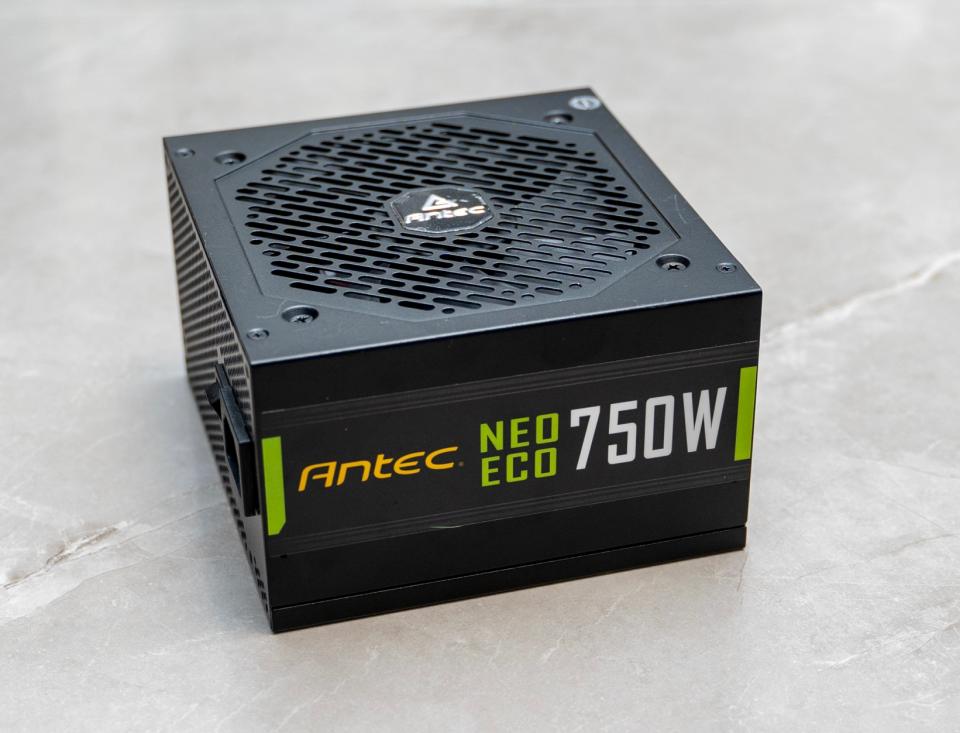

良好的超頻離不開優秀的供電。這次使用的是安鈦克NE750金牌全模組電源，750W的功率能夠滿足5800X+3070的整機功耗。整體尺寸為140x150x86MM，比較小巧。

全日系電容，搭配LLC+DC-DC方案，高端之選。安鈦克的售后一直都很穩健，七年只換不修。

輸出接口齊全，單路12V輸出和4個8pin的PCIE電源接口，滿足中高端的板卡的供電需求。模組線采用扁平線設計，線材質地很軟，相對于使用蛇皮網包裹的線材，扁平線更好走線。

機箱 安鈦克DF700 Flux 風行者

自用機箱，安鈦克最新的FLUX散熱平臺，能夠帶來更好的散熱效果，過高的核心溫度會讓核CPU降頻。 前面板使用了時空扭痕設計，從各個角度看過去都能產生不同的視覺效果。

最突出的特點就是電源倉上部有反葉風扇，冷風直吹顯卡，帶走更多的熱量。機箱整體采用拉絲工藝，很細膩的質感。

內部空間巨大，能夠支持EATX主板和360冷排。出廠自帶了3個ARGB風扇、1個后置風扇和1個反葉風扇，背板還有風扇集線器，買一送六，引起舒適。

超頻教程

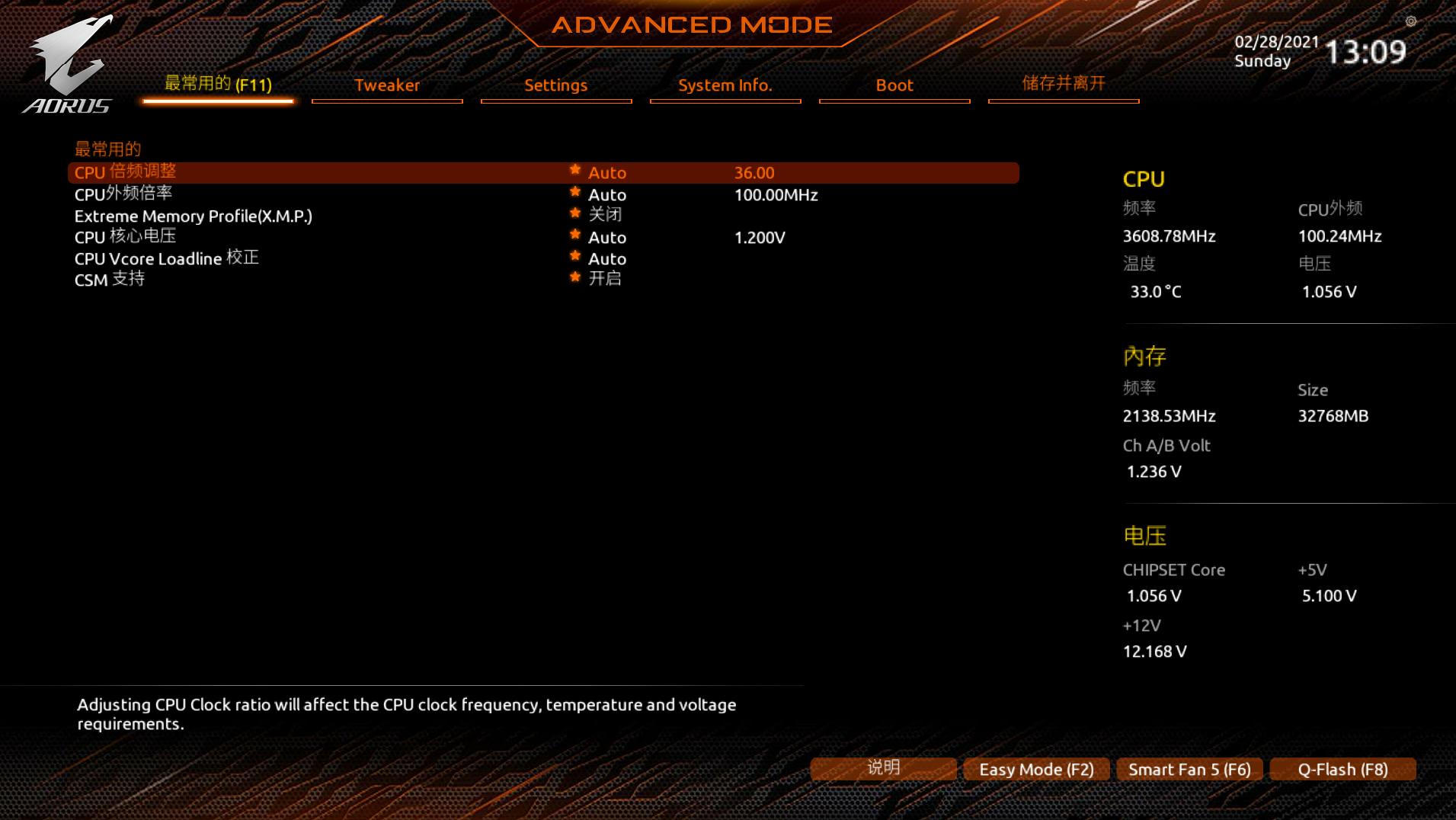

話不多說開始搞，首先我們開機然后狂按DEL，進入BIOS。這時候默認的是簡易模式，也就是EASY MODE，我們要超頻的話需要按F2進入進階模式。

技嘉BIOS的OC模式叫做ADVANCED MODE，也就是高級模式。上面有最常用的、Tweaker、Setting、System Info、Boot、儲存和離開 6個一級菜單。

Zen2處理器的超頻一般是超CPU頻率、內存頻率、IF總線頻率這三個頻率，個別朋友還會超外頻，這個我是不推薦的，總會出現一些莫名其妙的問題。

對于高階玩家來說，超CPU頻率在U不是大雷的情況下，優先會選擇鎖倍頻，這時候我們超頻順序要分三步走：

第一步 超F(xiàn)CLK

首先，F(xiàn)clk頻率是Zen2架構的CPU特有的，使用Zen1和Zen+的U可以不用看了。華碩、微星、華擎的主板，F(xiàn)clk Frequency選項都在內存頻率附件，而技嘉還是反人類的藏得非常深。超F(xiàn)clk頻率的時候記得其他選項都開默認。

首先我們要選擇Setting，然后找到NBIO Common Options選項。

選擇第二個XFR開頭的選項，就能找到Fclk Frequency選項了。

其他項目都不要?jiǎng)?，選擇1900MHz頻率，開機，如果可以正常進入系統表示你的3700X體質非常好。對于大多數用戶來說1867MHz是個比較穩妥的頻率。

第二步 超DRAM

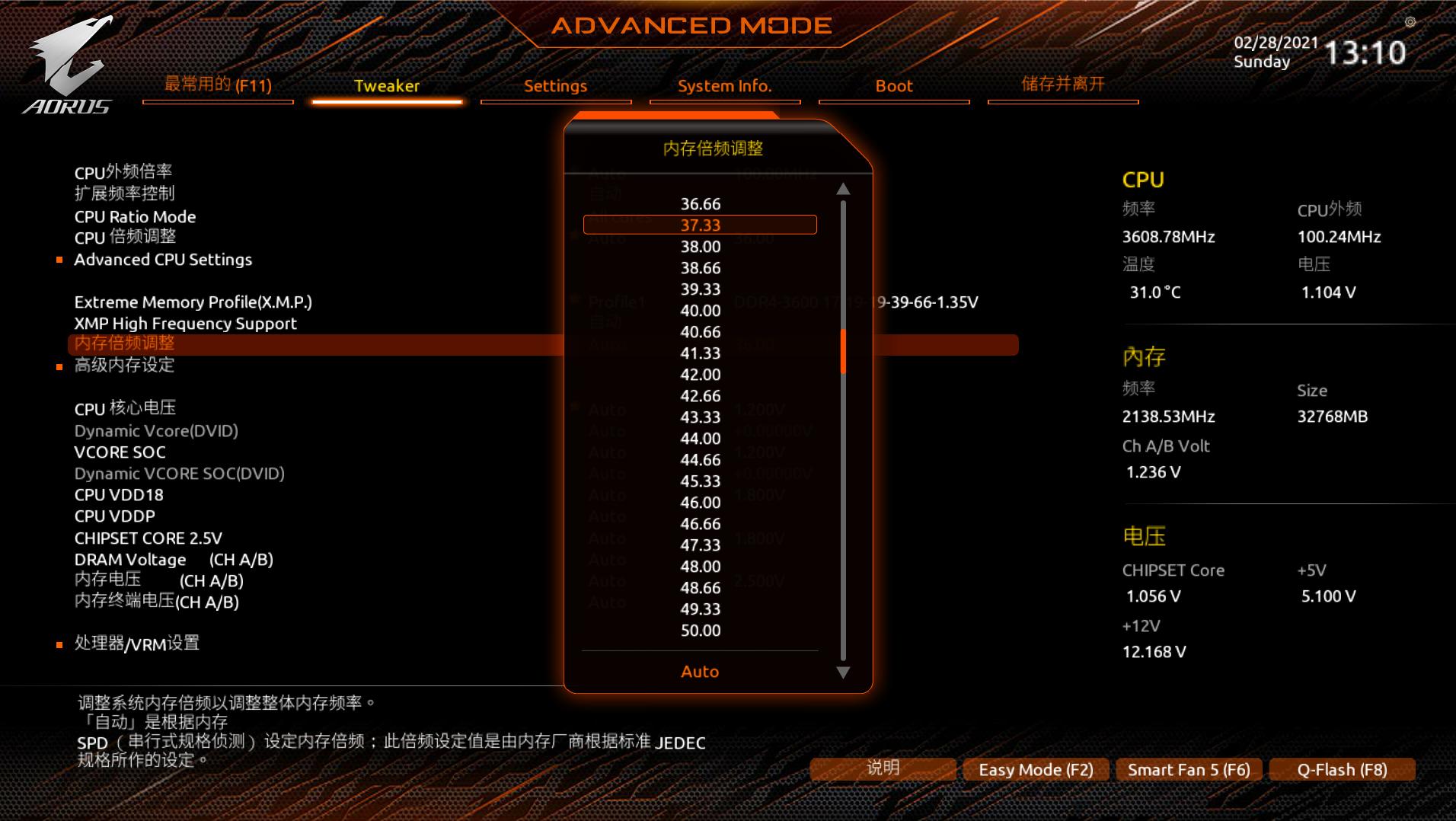

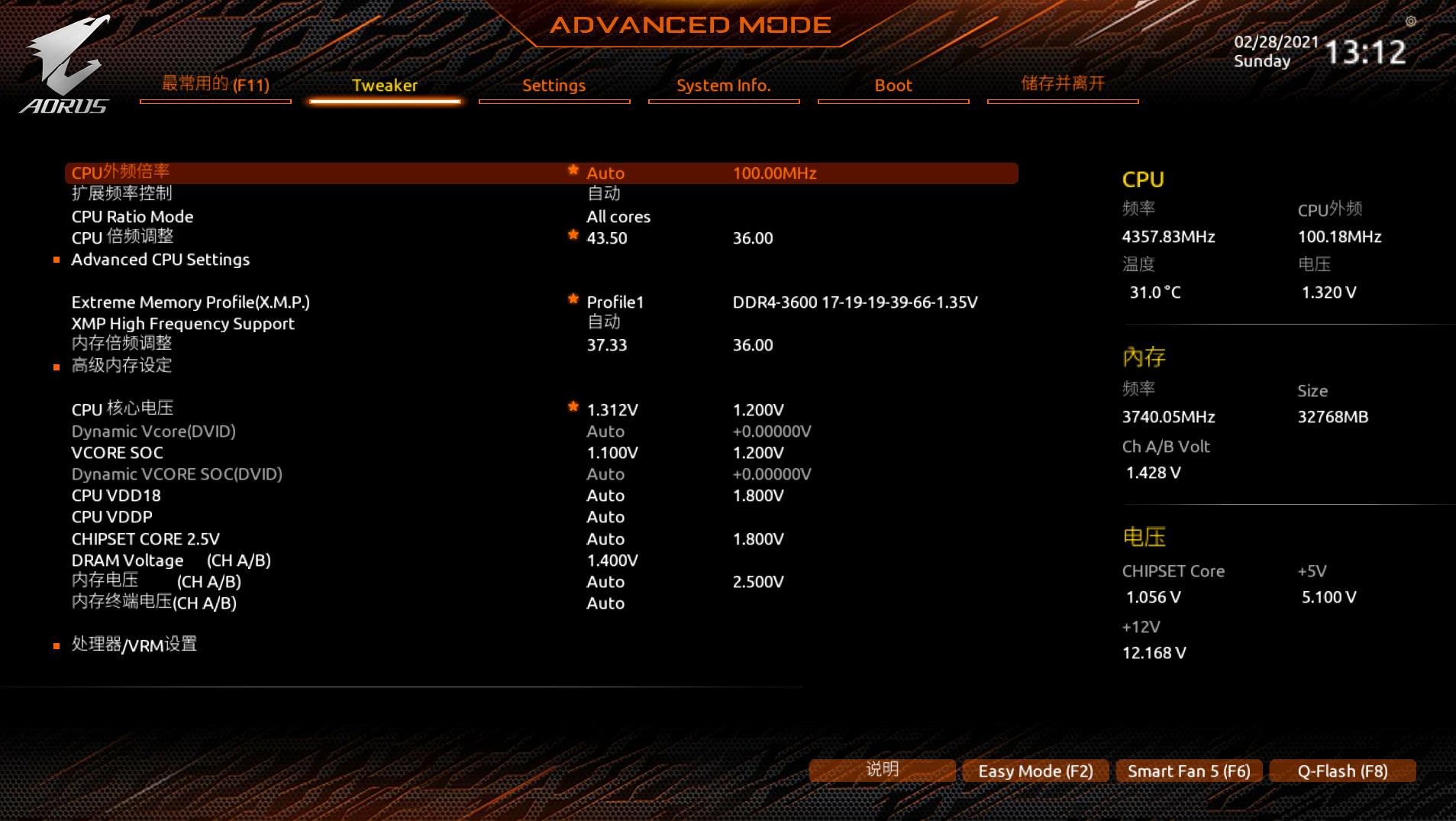

AMD的內存超頻因?yàn)闀?huì)有分頻的情況，所以我們要根據CPU的Fclk體質以及現有內存的顆粒情況，進行超頻。重啟按DEL進入BIOS，選擇Tweaker選項，然后把內存倍頻調整選擇到Fclk頻率的兩倍，3733MHz就是37.33,3800就是38.00MHz。

對于是否開XMP取決于內存的體質，體質好的可以開XMP壓時序，體質不好就手動壓時序。我使用的ZADAK內存是AFR顆粒，然后我們把SOC電壓選1.1V。SOC電壓，是跟內存超頻息息相關的電壓值。正常使用的電壓值范圍：建議填寫為1.0-1.125v。不建議將SOC電壓保持自動，技嘉自動的1.2V會對內存超頻產生負面影響。

最后我們把DRAM Voltage選項，也就是內存電壓選擇到1.4V。內存電壓會根據顆粒耐壓性而不同，三星Bdie建議1.5V；海力士DJR建議1.5V；海力士CJR、美光Edie、海力士AFR、南亞Adie 等等建議1.45V；三星Cdie建議1.4V。當然這是日常使用的最高值，如果能更低電壓保持穩定，也是很好的。日常不建議使用過高的內存電壓，高壓會帶來高溫，高溫就會致使顆粒工作不穩，進而導致發生藍屏死機等狀況。

然后F10開機進行AIDA64跑分測試和MMT壓力測試，能跑過就說明超頻穩定，可以繼續下一步了。

第三步 超CPU

超完了內存，我們就可以根據自己CPU的體質以及散熱器情況，開始設定核心電壓和全核心頻率了。根據經驗，正常體質的3700X建議電壓1.27V-1.35V，然后鎖一個能穩定的最高主頻即可。以單烤FPU 15分鐘不降頻同時不掉壓為準。

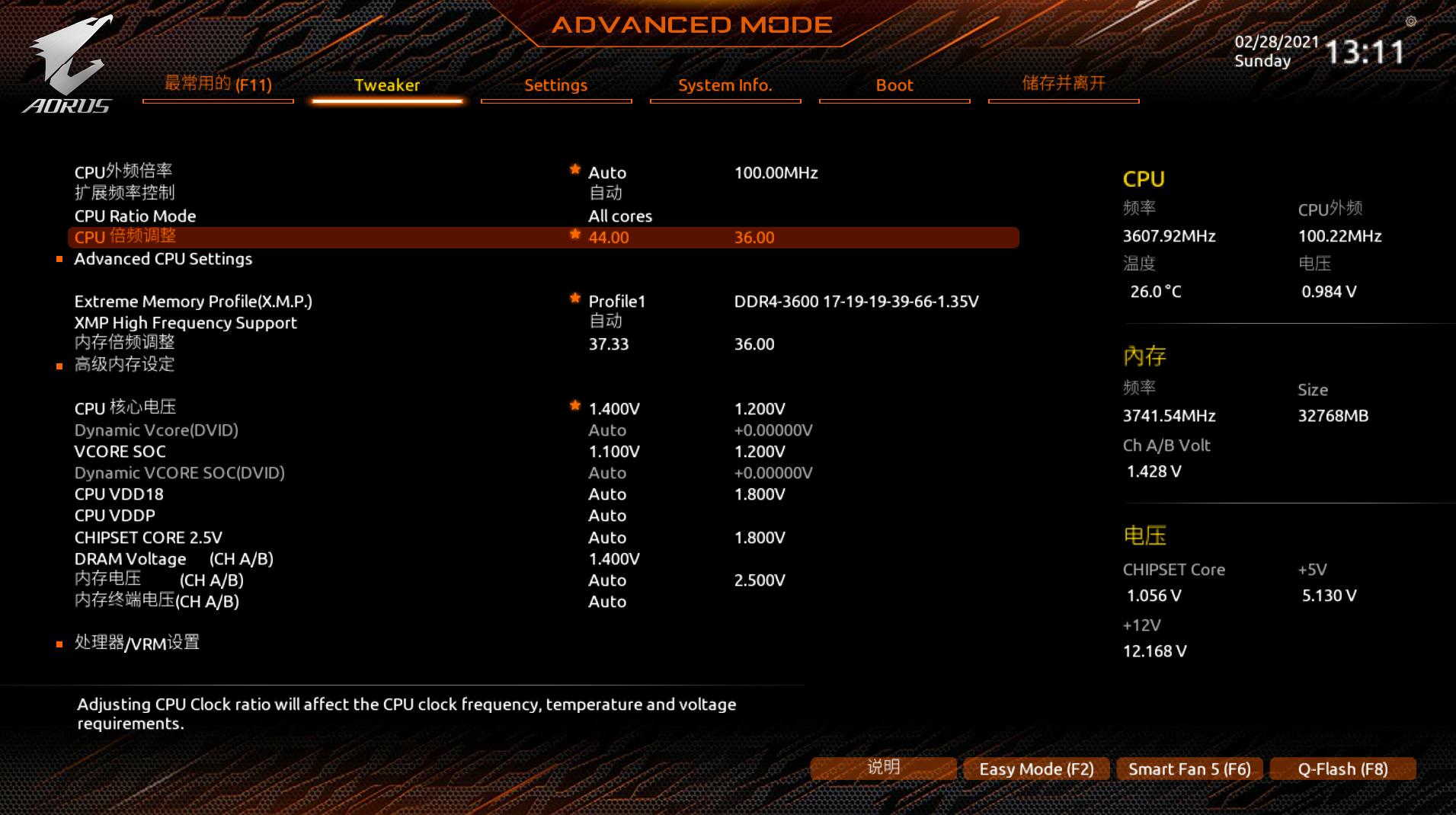

常規的方法就是先選擇電壓到1.4V，然后把CPU倍頻調整拉到全核4.4GHz，也就是44.00，進行開機測試。如果能順開機跑過測試，頻率再拉0.5GHz，不能跑完測試就下降0.25GHz，直到穩定。

等核心頻率穩定后，我們就開始0.2V的下降CPU核心電壓。依舊是重啟測試，如果不能跑過測試就+0.1V直到穩定。同時我們也要結合待機溫度對電壓和核心頻率進行調整，因?yàn)檫^高的待機溫度長期使用會損害CPU的壽命，一般來說待機不超過50度，是個不錯的情況，再高需要降低CPU核心電壓。

最后我的這塊3700X鎖定了在了4.35Ghz，電壓1.3V，F(xiàn)PU烤雞十分鐘穩定在77度，日常待機40度，比較不錯的表現。

寫在最后

不停的學習和探索是我作為一個DIY玩家的初心和最大的樂趣，希望這次的教程能夠?qū)κ褂眉技沃靼宓腁MD玩家，有所幫助。

最后我繼續求一波三連，并歡迎親切友好的交談，接受贊賞，并對你們的意見表示尊重。如有意見，我們可以進行坦率的交談、充分交換意見，有利于增進DIYer的友誼。對于無腦噴子，這是我萬萬不能容忍的，希望鍵盤俠們懸崖勒馬，勿謂言之不預。
