經常有小伙伴反映自己的西門子PLC通信不上，今天就西門子PLC通信注意的幾個地方做下說明，希望大家可以牢記心中。

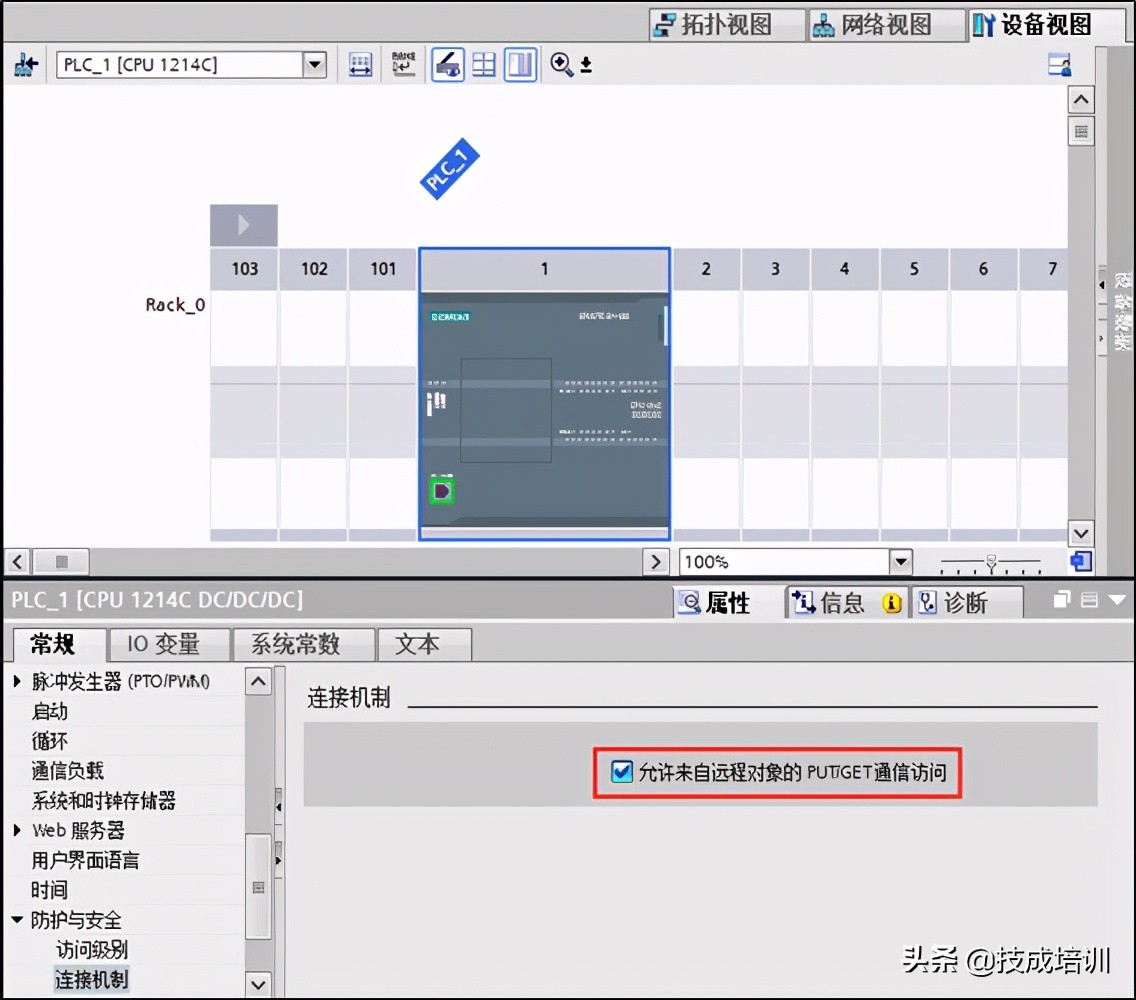

1、 PLC側需要設置勾選允許來自遠程對象的Put/Get通信訪問

對于西門子1200/1500系列，必須要勾選允許Put/Get訪問，對于200Smart/300/400，則不需要。

2、對于DB塊讀寫，需要去除DB優化訪問

對于基于博圖開發S7-1200/1500的項目，如果要與DB塊數據通信，需要要去除DB的優化的塊訪問，對于200Smart/300/400，則不需要。如果希望通過標簽通信，可以采用OPCUA。

3、務必保證通信地址是有效地址

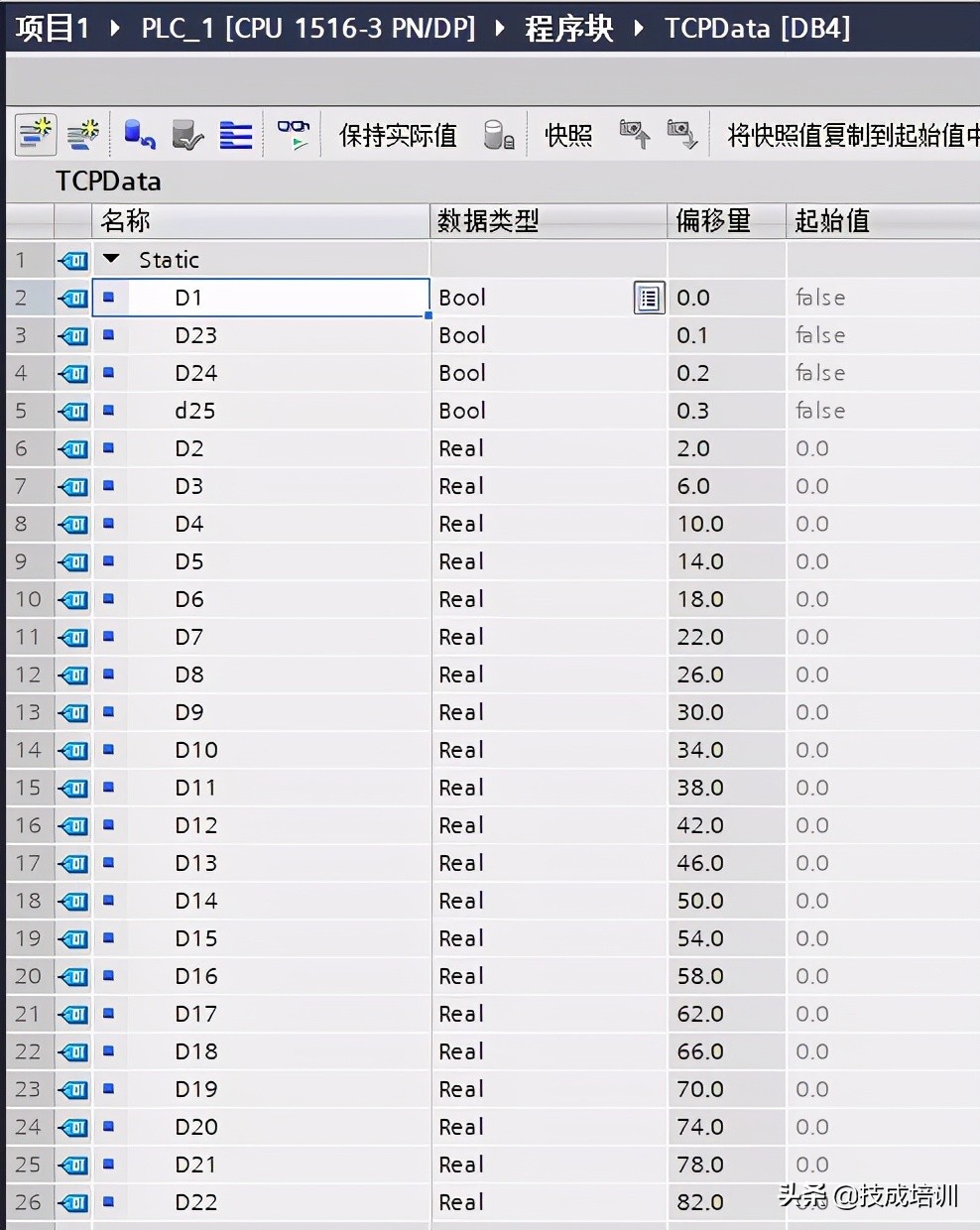

通信地址是有效地址，這句話該怎么去理解呢？因?yàn)镻LC大多數是基于存儲區的，每個地址肯定是隸屬于某個存儲區，大家都知道西門子PLC自帶的存儲區有I區、Q區、M區、T區、C區，但是對于常用的DB存儲區是沒有的，需要自己去創建，也就意味著，如果你要讀取DB地址，必須要提前創建好DB存儲區，除此以外，DB存儲區創建之后，默認是沒有字節的，需要自己一個個添加變量，才能形成有效存儲區，因此一個DB存儲區的范圍是有限并且可見的（可以通過偏移量看出來）。舉例說明，下圖是一個DB存儲區，說明這個存儲區有86個字節，如果你通信的地址超過這個范圍，肯定就會出問題。這點其實也很容易理解，我們把與PLC通信當做從服務器拿東西，如果我們要拿的東西，服務器都沒有，那么是不是會出問題呢？

經驗分享

下面再給大家分享，如果出問題之后，我們?nèi)绾慰焖俣ㄎ粏栴}，解決問題？

1、我們首先要Ping一下PLC的IP地址，保證物理網絡是正常的，一定要記住Ping通只能證明網絡沒問題，并不能代表一定可以通信。

2、西門子S7協議是基于TCP的，所以我們接下來可以用網絡調試助手去連接PLC，IP地址填寫PLC的IP地址，端口號填寫102。

3、用通信測試平臺測試變量，記住這里最好先測試M存儲區，如MD100。

4、如果通信測試平臺可以，說明PLC端設置基本上都沒問題了，但是如果這時候配置軟件仍然有問題，可以先刪除所有的組，只創建一個通信組，并且把存儲區選擇M存儲區。

5、如果上面的單個M存儲區可以，一般就是你通信組配置的問題了，可以將所有的通信組的Active激活都取消，然后逐個開啟，定位是哪個或者哪幾個通信組的問題，然后再找原因。
